Configuration des cartes PCIe du contrôleur ZS5-2

Le contrôleur ZS5-2 est équipé de six connecteurs d'extension Gen3 PCle. Un de ces connecteurs est dédié en permanence à un HBA externe et un autre est réservé à une carte d'interface cluster. Les connecteurs restants peuvent être utilisés pour un HBA externe supplémentaire ou un adaptateur orienté client.

La configuration de base ZS5-2 comporte les cartes PCIe suivantes :

• Un HBA externe SAS à 4 ports (4x4) (emplacement 2)

• Une carte d'interface cluster (emplacement 4)

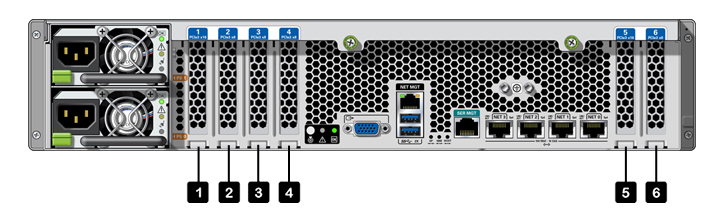

L'illustration suivante présente les numéros des emplacements d'E/S PCIe.

Ordre des emplacements PCIe : l'installation des cartes PCIe facultatives s'effectue dans l'ordre suivant :

1. Installez une carte HBA SAS 4x4 supplémentaire dans l'emplacement 6.

2. Installez les cartes HCA QDR Infiniband 40 Gbits/s à double accès facultatives dans les emplacement 5, puis 1, 3 et 6.

3. Installez les cartes HBA FC 16 Gbits/s à double accès facultatives dans les emplacement 5, puis 1, 3 et 6.

4. Installez les cartes NIC 40 GbE à double accès facultatives dans les emplacement 5, puis 1, 3 et 6.

5. Installez les cartes Ethernet 10 Gbits/s à double accès facultatives dans les emplacement 5, puis 1, 3 et 6.

6. Installez les cartes NIC 10GBASE-T à double accès facultatives dans les emplacement 5, puis 1, 3 et 6.
