Remplacement d'un module de ventilateur du ZS5-2

Le retrait d'un module de ventilateur est une opération de maintenance à froid. Vous devez mettre l'appareil hors tension avant de retirer le module de ventilateur. Vous perdrez l'accès au stockage, à moins que le système ne soit dans une configuration en cluster. Procédez comme suit pour remplacer un module de ventilateur d'un contrôleur ZS5-2.

1. Identifiez le module de ventilateur en panne.

   • Si vous n'êtes pas à côté du système, accédez à la section Maintenance > Matériel de la BUI, cliquez sur l'icône de flèche pointant à droite correspondant au contrôleur, cliquez sur Ventilateur, puis notez l'ID du module de ventilateur en panne dont l'icône est orange. Pour mettre en évidence l'emplacement du module de ventilateur dans l'image du contrôleur, cliquez sur l'ID du module. Pour afficher les détails relatifs au module de ventilateur défaillant, cliquez sur son icône d'informations, puis sur Problèmes actifs.

   • Si vous êtes physiquement présent à côté du système, notez que chaque module de ventilateur correspond à un voyant de panne situé près du module sur la carte mère. Ce voyant orange est allumé lorsque le module est défectueux.

2. Mettez le contrôleur de stockage hors tension, comme décrit dans la section Mise hors tension du contrôleur.
3. Débranchez les cordons d'alimentation CA du panneau arrière du contrôleur de stockage.

   ---

   Mise en garde  -  En raison de la présence continuelle de l'alimentation de veille de 3,3 V CC dans le système, vous devez débrancher les cordons d'alimentation avant de manipuler un composant quelconque exigeant une maintenance à froid.

   ---

4. Sortez le contrôleur du rack comme décrit dans la section Sortie du contrôleur de stockage du rack.
5. Retirez le capot supérieur comme décrit dans la section Retrait du capot supérieur.
6. Appuyez sur le bouton de rappel de panne sur la carte mère pour allumer le voyant de panne du module de ventilateur.

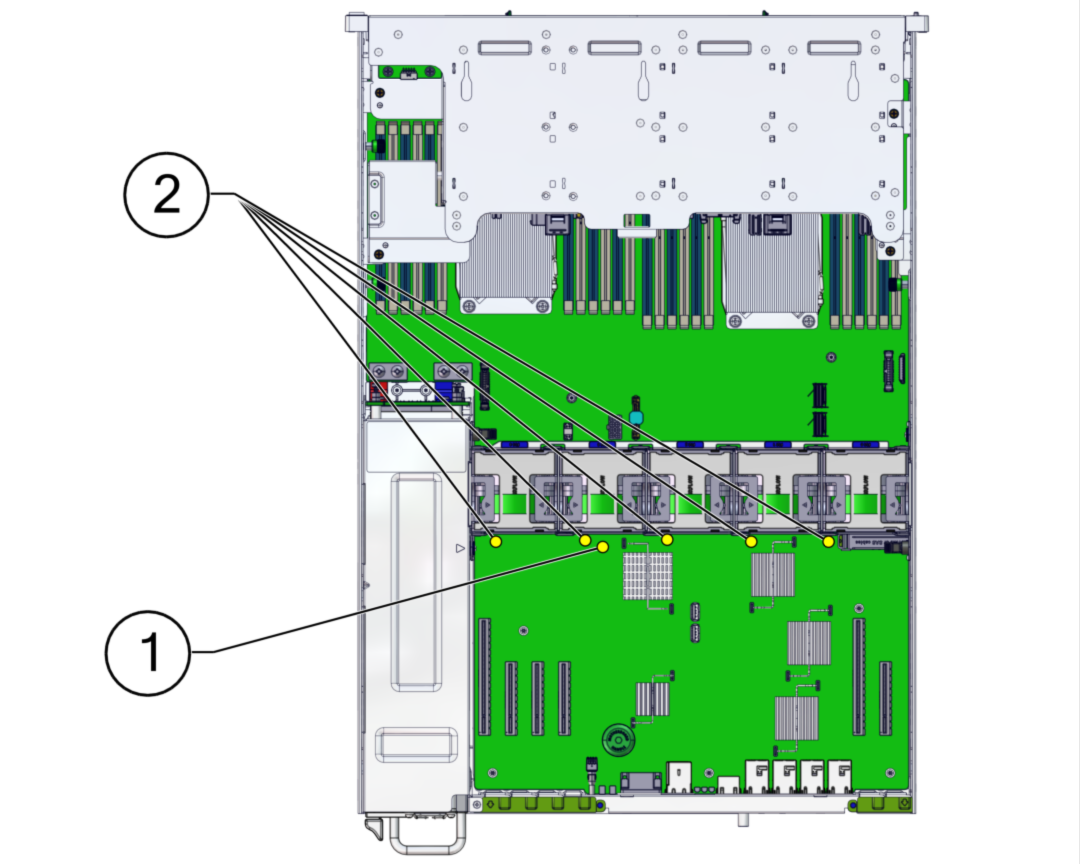

   N° Description 1 Bouton de rappel de panne 2 DEL de panne des modules de ventilateur

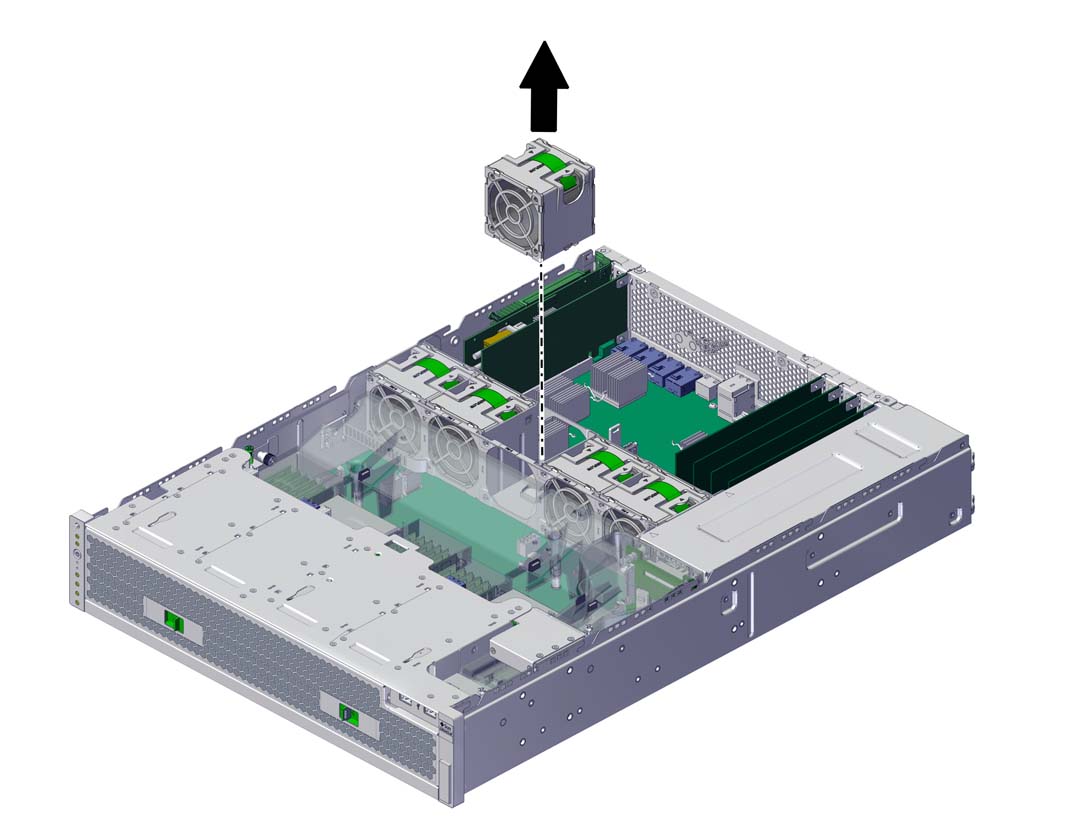

7. Sur le module de ventilateur à remplacer, tirez la bande verte vers le haut pour soulever le module hors du châssis et mettez le module de côté.

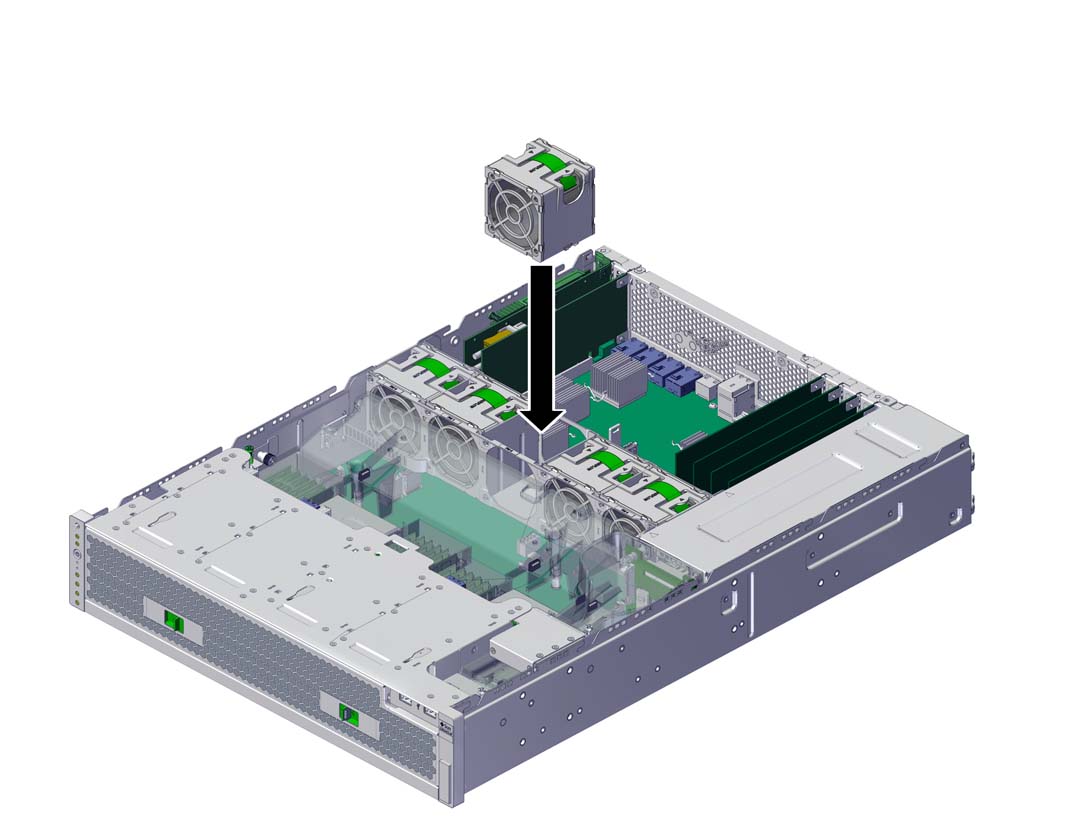

8. Alignez le module de ventilateur de remplacement sur l'emplacement du plateau de ventilateur.

   La bande verte se trouve au-dessus du module de ventilateur et la flèche pointe vers l'arrière du châssis.

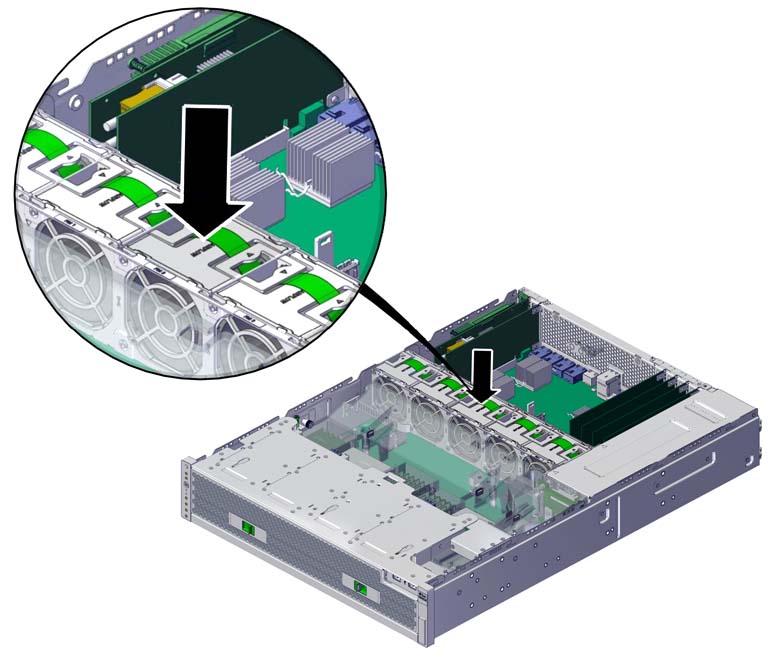

9. Abaissez le module de ventilateur dans le plateau de ventilateur.

10. Appuyez sur le module de ventilateur jusqu'à ce qu'il s'enclenche de manière audible et sécurisée dans le plateau de ventilateur.

11. Remettez le capot supérieur en place sur le châssis et serrez les deux vis imperdables à l'arrière du capot supérieur.
12. Replacez le contrôleur dans sa position normale dans le rack en pinçant les bascules d'ouverture de chaque côté de chaque glissière tout en poussant légèrement le contrôleur dans le rack.
13. Branchez les cordons d'alimentation aux alimentations. Vérifiez que l'alimentation de veille est activée, ce qui est indiqué par le clignotement en vert des témoins d'état d'alimentation/OK et SP sur le panneau avant.
14. Vérifiez que les témoins d'état et d'alimentation du SP restent allumés fixement en vert après l'initialisation.
15. Vérifiez que l'indicateur vert (OK) est allumé sur le module de ventilateur.
16. Vérifiez que l'indicateur de ventilateur et l'indicateur d'action de maintenance nécessaire ne sont pas allumés sur le panneau avant.
17. Accédez à l'écran Maintenance > Matériel de la BUI. Cliquez sur l'icône en forme de flèche vers la droite du contrôleur, puis cliquez sur Ventilateur pour vérifier que l'icône d'état en ligne est verte pour le module de ventilateur que vous venez d'installer. Pour afficher les détails du nouveau module de ventilateur, cliquez sur son icône d'informations.
18. Si une panne ne s'efface pas automatiquement, reportez-vous à la section Réparation des problèmes actifs.
