Configuration des cartes PCIe du contrôleur ZS5-4

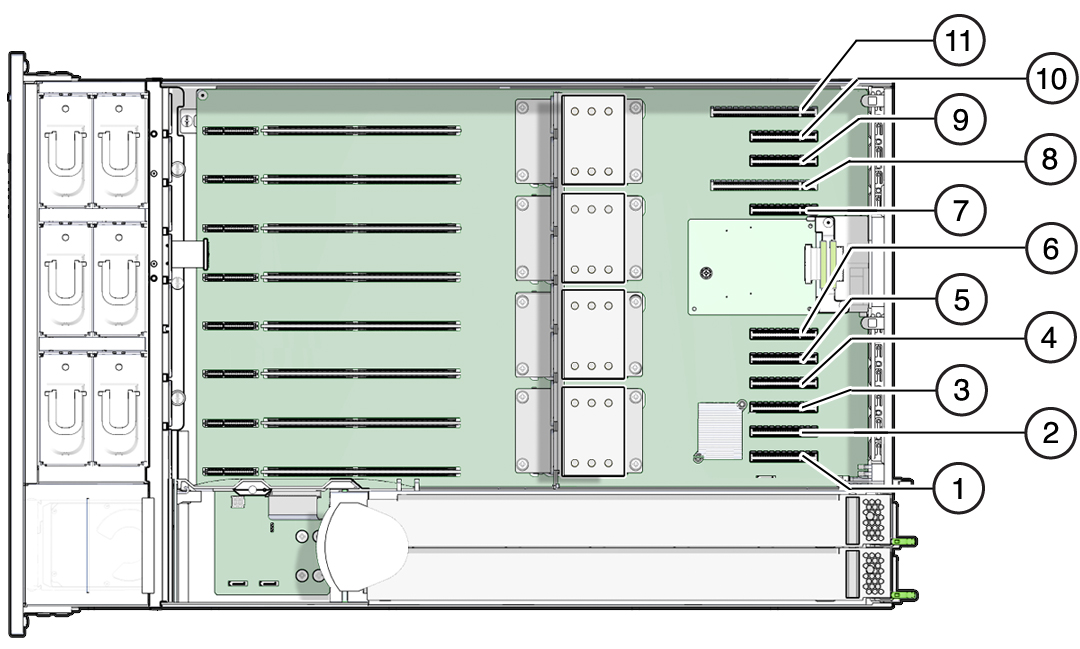

Les onze emplacements PCIe sont situés dans le contrôleur à l'arrière. En vous plaçant devant le contrôleur, les emplacements sont divisés en deux groupes, un groupe de six sur la droite de la carte SP et un groupe de cinq sur la gauche de la carte SP. Les emplacements sont désignés de la droite vers la gauche. Les six emplacements à droite sont appelés PCI-1 à PCI-6. Les cinq emplacements à gauche sont appelés PCI-7 à PCI-11.

Fonctionnalités et longueurs des emplacements PCIe

Le contrôleur contient onze emplacements de carte PCIe 2.0 profil bas, qui disposent des fonctionnalités et longueurs suivantes :

• Les emplacements 1, 2, 3, 4, 5, 6, 7, 9 et 10 disposent de connecteurs x8 (interface électrique x8)

• Les emplacements 8 et 11 disposent de connecteurs x16 (interface électrique x8 ou x16)

Ordre de remplissage des emplacements de carte PCIe

Chaque unité de base ZS5-4 est toujours chargée des HBA suivants dans les emplacements PCIe suivants :

• Emplacement 2 : HBA SAS-3 interne

• Emplacement 4 : Carte d'interface cluster

• Emplacement 6 : HBA SAS 4x4

• Emplacement 7 : HBA SAS 4x4

Toutes les cartes PCIe ZS5-4 optionnelles autorisées doivent être installées dans les emplacements restants, selon la priorité et la séquence suivantes :

1. Installez les cartes HBA SAS 4x4 supplémentaires dans l'emplacement 9, puis 3

2. Installez les cartes QDR InfiniBand (IB) à double accès facultatives dans l'emplacement 11, puis 8, 5, 1,10, 3 et 9

3. Installez les cartes NIC 40 GbE à double accès facultatives dans l'emplacement 11, puis 8, 5, 1,10, 3 et 9

4. Installez les cartes HBA FC 16 Gbits/s à double accès facultatives dans l'emplacement 11, puis 8, 5, 1,10, 3 et 9

5. Installez les cartes SFP et NIC 10 GbE à double accès facultatives dans l'emplacement 11, puis 8, 5, 1,10, 3 et 9

6. Installez les cartes NIC 10GBase-T à double accès facultatives dans l'emplacement 11, puis 8, 5, 1,10, 3 et 9
