Remplacement d'un module de ventilateur 7x20

Les modules de ventilateur sont remplaçables à chaud et peuvent être retirés et installés lorsque le contrôleur de stockage s'exécute sans affecter les autres fonctions du matériel.

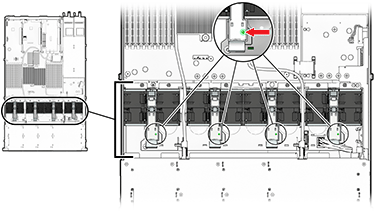

7120 or 7320 : les modules de ventilateur et les indicateurs d'état sont masqués par une porte de ventilateur dans les contrôleurs de stockage 7120 et 7320. Même si les composants peuvent être légèrement différents dans les contrôleurs 7120 et 7320, les procédures de maintenance sont identiques. L'illustration présente le contrôleur 7320.

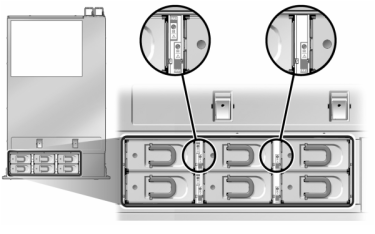

7420 : l'illustration suivante représente les modules de ventilateur dans le contrôleur de stockage 7420.

1. Pour faire clignoter la DEL du châssis nécessitant une maintenance, accédez à Maintenance > Matériel dans la BUI et cliquez sur l'icône de localisation correspondante , ou accédez à l'invite du processeur de service (SP) et saisissez set /SYS/LOCATE status=on.
2. Pour localiser le composant en panne, accédez à Maintenance > Matériel > Ventilateur et cliquez sur la ligne repérée par un indicateur orange.

   Le composant est mis en évidence dans l'illustration.

3. Sortez le contrôleur du rack comme décrit dans la section Sortie du contrôleur de stockage du rack.
4. 7120 or 7320 : pour remplacer le module de ventilateur :
   1. Ouvrez la porte du module de ventilateur en déverrouillant ses onglets de dégagement.

      ---

      Mise en garde  -  Le contrôleur de stockage risque de surchauffer et de s'arrêter si la porte reste ouverte pendant plus de 60 secondes.

      ---

   2. Si le système est toujours sous tension, identifiez le module de ventilateur à l'aide de l'indicateur de panne allumé.

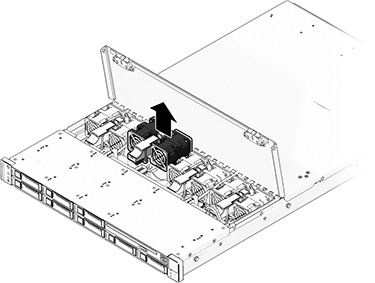

   3. Saisissez les languettes entre le pouce et l'index et tirez le module de ventilateur vers le haut pour le dégager.

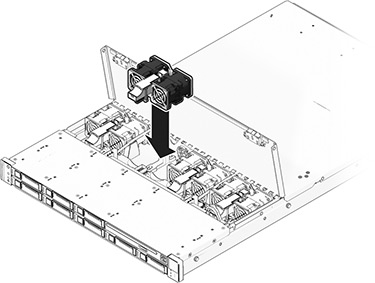

   4. Insérez le module de ventilateur de remplacement dans l'emplacement et appliquez une pression ferme pour le mettre en place.

   5. Sur le module de ventilateur remplacé, vérifiez que l'indicateur OK est allumé et que l'indicateur de panne est éteint.
   6. Fermez la porte immédiatement pour préserver la circulation de l'air dans le contrôleur de stockage.
5. 7420 : Pour remplacer le module de ventilateur :

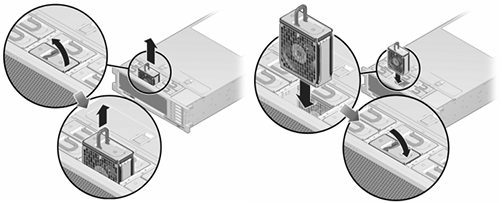

   1. Soulevez la bascule située en haut du module de ventilateur pour déverrouiller ce dernier, puis retirez-le.

      ---

      Mise en garde  -  Le remplacement du module de ventilateur doit s'effectuer en moins de 60 secondes pour éviter la surchauffe et l'arrêt du contrôleur de stockage.

      ---



   2. Déverrouillez et insérez le module de ventilateur du contrôleur 7420 dans l'emplacement et appliquez une pression ferme pour le mettre en place.
   3. Sur le module de ventilateur remplacé, vérifiez que l'indicateur OK est allumé et que l'indicateur de panne est éteint.
6. Vérifiez que l'indicateur d'état du ventilateur supérieur, les indicateurs d'état d'intervention requise et l'indicateur d'état de localisation/le bouton de localisation sont éteints sur le contrôleur.
7. Poussez les onglets de dégagement sur le côté de chaque rail et faites lentement glisser le contrôleur de stockage dans le rack.
8. Accédez à l'écran Maintenance > Matériel de la BUI. Cliquez sur la flèche vers la droite correspondant au contrôleur, puis cliquez sur Ventilateur pour vérifier que l'icône d'état en ligne est verte pour le module de ventilateur que vous venez d'installer.
9. Si une panne ne s'efface pas automatiquement, reportez-vous à la section Réparation des problèmes actifs.
