Numeración de ranuras de E/S PCIe

La configuración básica de ZS4-4 contiene las siguientes tarjetas PCIe:

• Un HBA interno SAS-2 de 8 puertos (ranura 2)

• Dos HBA externos SAS-2 de 4 puertos (4x4) (ranuras 6 y 7)

• Una tarjeta de interfaz de cluster (ranura 4)

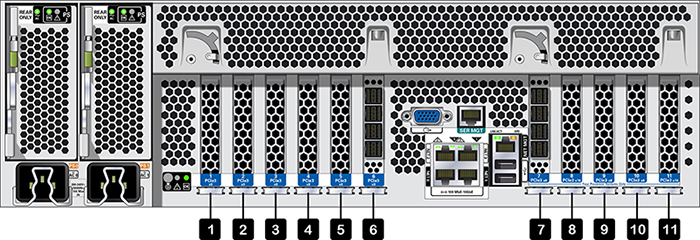

En la siguiente figura, se muestran los números de las ranuras de E/S de PCIe:

Figura 1-9  Números de ranura de E/S PCIe

Se pueden instalar tarjetas adicionales en el lado que mira al cliente en las ranuras PCIe restantes. Consulte Orden de ranuras PCIe.
