Panel frontal

El panel frontal está compuesto por unidades y luces indicadoras.

Ubicación de unidades

En las siguientes figuras, se muestra la ubicación de las unidades.

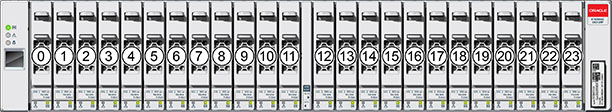

Figura 1-67  Ubicaciones de unidades en Oracle Storage Drive Enclosure DE2-24P

Cada estante de discos admite hasta cuatro SSD Logzilla.

Las SSD Logzilla se deben completar en orden en las ranuras 20, 21, 22 y 23.

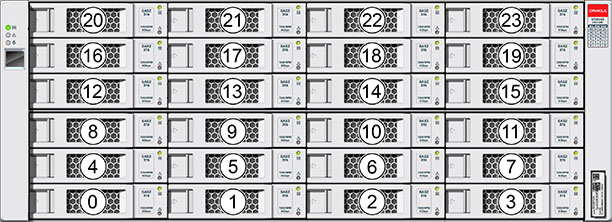

Figura 1-68  Ubicaciones de unidades en Oracle Storage Drive Enclosure DE2-24C y Sun Disk Shelf

Cada estante de discos admite hasta cuatro SSD Logzilla.

Las SSD Logzilla se deben completar en orden en las ranuras 20, 21, 22 y 23. (Se muestra Oracle Storage Drive Enclosure DE2-24C, que representa ambos modelos).

Indicadores del panel frontal

En las siguientes figuras, se muestran los indicadores del panel frontal.

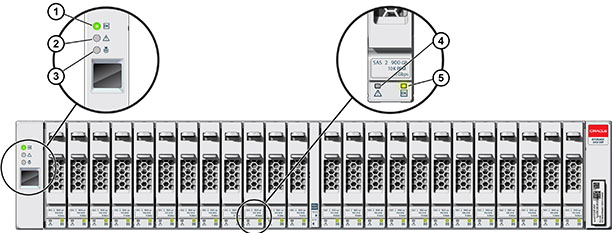

Figura 1-69  Indicadores de estado de Oracle Storage Drive Enclosure DE2-24P

Componentes mostrados en la figura 1 Indicador de energía del sistema 4 Indicador de fallo de unidad 2 Indicador de fallo de módulo 5 Indicador de energía/actividad 3 Indicador de localización

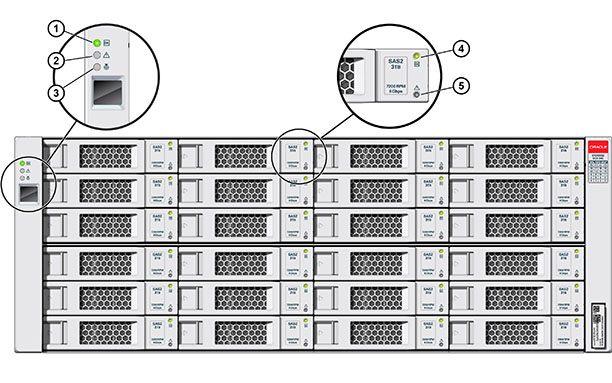

Figura 1-70  Indicadores de estado de Oracle Storage Drive Enclosure DE2-24C

Componentes mostrados en la figura 1 Indicador de energía del sistema 4 Indicador de energía/actividad 2 Indicador de fallo de módulo 5 Indicador de fallo de unidad 3 Indicador de localización

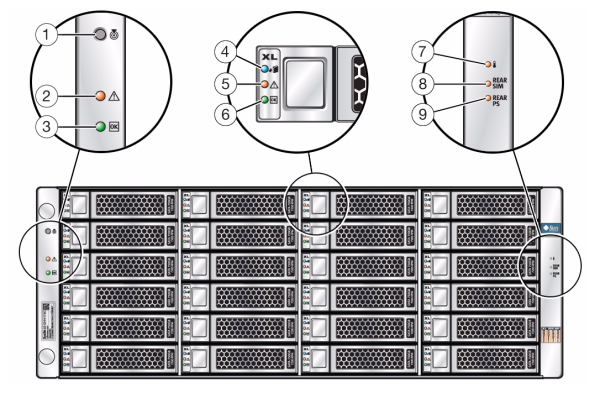

Figura 1-71  Indicadores de estado de Sun Disk Shelf

Componentes mostrados en la figura 1 Botón e indicador de localización 4 Indicador de disco listo para extraerse 7 Indicador de aviso de sobrecalentamiento 2 Indicador de fallo del sistema 5 Indicador de fallo de disco 8 Indicador de fallo de placa SIM 3 Indicador de energía del sistema 6 Indicador de actividad de disco 9 Indicador de fallo de fuente de alimentación
