El controlador ZS4-4 tiene cuatro CPU Intel Xeon E7-8895 v2 de 15 núcleos 2,8 GHz y ocho placas de memoria, como se muestra en la siguiente figura: La memoria está configurada por DIMM DDR3 de 16 GB para admitir 1,5 TB (noventa y seis DIMM de 16 GB) Todas las placas de memoria DIMM de ZS4-4 están totalmente completas para admitir esta opción.

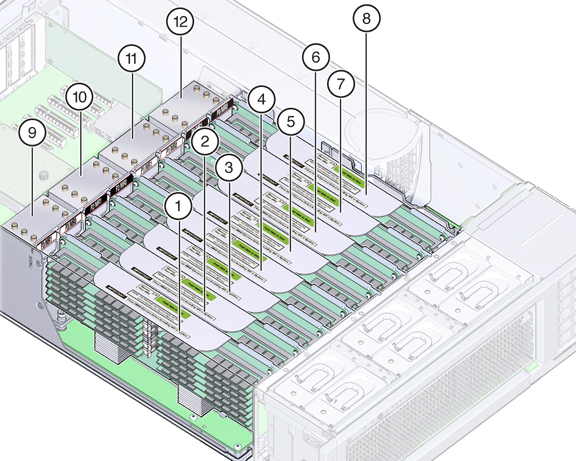

Figura 1-11 Memoria y CPU de ZS4-4
| ||||||||||||||||||||||||||||
Cada placa de memoria contiene doce ranuras DIMM, cuatro canales DDR3 y dos buffer de memoria ASIC. Cada buffer de memoria tiene dos canales (A y B) y se conecta con tres ranuras DIMM por canal. Cada buffer de memoria está conectado al controlador de memoria incorporado del procesador por un enlace SMI-2.
El nombre de los DIMM en los logs del dispositivo y la vista Maintenance (Mantenimiento) > Hardware se muestran con el nombre completo, por ejemplo, /SYS/MB/P0/D7.
Para obtener más información sobre el diseño de la memoria y los procedimientos para reemplazar DIMM, consulte Procedimientos de mantenimiento de CRU de ZS4-4 en el Manual de servicio del cliente de Oracle ZFS Storage Appliance.
|
