Panel frontal

En la siguiente figura, se muestran los componentes del panel frontal y las ranuras de unidad del controlador ZS4-4.

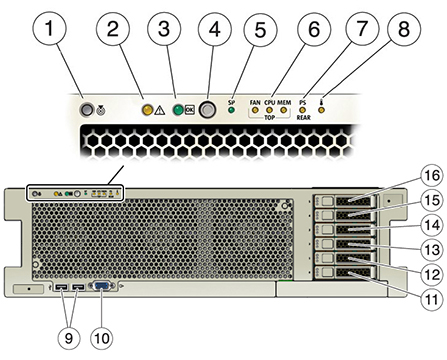

Figura 1-2  Panel frontal del controlador ZS4-4

Componentes mostrados en la figura 1 LED/botón de localización (blanco) 9 Conectores USB 2.0 (2) 2 LED de acción de servicio requerida (ámbar) 10 Puerto de video DB-15 3 LED de estado de energía (verde) 11 Unidad de inicio 0 (obligatoria) 4 Botón de encendido 12 Unidad de inicio 1 (obligatoria) 5 LED de estado del procesador de servicio (correcto: verde; fallo: ámbar) 13 Unidad de estado sólido 2 (opcional) 6 LED de acción de servicio requerida del ventilador/CPU/memoria (ámbar) 14 Unidad de estado sólido 3 (opcional) 7 LED de acción de servicio requerida (ámbar) de fuente de alimentación 15 Unidad de estado sólido 4 (opcional) 8 LED indicador de aviso de sobrecalentamiento (ámbar) 16 Unidad de estado sólido 5 (opcional)

El controlador ZS4-4 tiene dos unidades de inicio del sistema SAS-2 de 2,5 in y 1,2 TB o 900 GB en las ranuras 0 y 1, configuradas como un par reflejado. Las ranuras 2 a 5, en ese orden, pueden estar ocupadas por hasta cuatro SSD flash de lectura SAS-2 de 1,6 TB. Se debe instalar un panel de relleno en las ranuras de unidades vacías. En la siguiente figura, se muestran los LED de unidad de sistema.

Figura 1-3  LED de unidad de sistema

Tabla 1-2  LED de unidad de sistema

Componentes mostrados en la figura 1 Localización (blanco) 2 Acción de servicio requerida (ámbar) 3 Estado/actividad (verde)
