Panel posterior

En el siguiente gráfico, se muestra el panel posterior. Los HBA de la configuración básica no están representados en esta ilustración.

Figura 1-15  Componentes del panel posterior del controlador ZS3-4

Componentes mostrados en la figura 1 LED de estado de fuente de alimentación 0, estado correcto: verde; error de fuente de alimentación: ámbar; estado de CA correcto: verde 8 Puertos de red (NET) 10/100/1000: NET0-NET3 2 Toma de CA de fuente de alimentación 0 9 Puertos USB 2.0 3 LED de estado de fuente de alimentación 1, estado correcto: verde; error de fuente de alimentación: ámbar; estado de CA correcto: verde 10 Ranuras PCIe 5 a 9 4 Toma de CA de fuente de alimentación 1 11 Puerto de gestión de red (NET MGT) 5 LED de estado de sistema; energía: verde; atención: ámbar; localización: blanco 12 Puerto de gestión en serie (SER MGT) 6 Ranuras PCIe 0 a 4 13 Conector de video DB-15 7 Ranura de tarjeta de cluster

HBA SAS-2 4x4

El HBA SAS-2 4x4, instalado en el ZS3-4, proporciona conectividad con estantes de discos DE2 y Sun Disk Shelf externos. Los puertos del HBA están numerados de 3 a 0, de arriba hacia abajo:

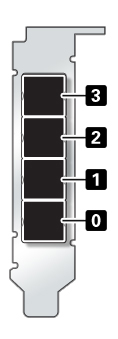

Figura 1-16  Números de puerto del HBA SAS-2 4x4

Consulte las ubicaciones de las ranuras en Opciones de PCIe.
