Oracle Storage Drive Enclosure DE2-24P
Los estantes de discos de Oracle son dispositivos SCSI de conexión en serie (SAS) de alta disponibilidad que proporcionan un almacenamiento expandido. Los principales componentes permiten la sustitución en marcha, por ejemplo, unidades, módulos de E/S ( IOM) o placas de módulo de interfaz SAS (SIM) para conectarse a los controladores y otros estantes de discos, y fuente de alimentación doble de uso compartido de carga con módulos de ventiladores. Esto proporciona un entorno con tolerancia a fallos que no tiene ningún punto único de fallo. El estado de los componentes se indica con luces en el estante de discos y en la pantalla Maintenance (Mantenimiento) > Hardware de la BUI.
Consulte Procedimientos de mantenimiento para estantes de discos en el Manual de servicio del cliente de Oracle ZFS Storage Appliance para obtener información acerca del procedimiento para sustituir los componentes del estante de discos.

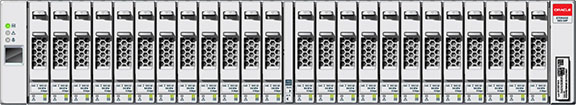

Figura 1-64 Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24P es un chasis 2U que admite 24 unidades SAS-2 de 2,5". Las HDD de alto rendimiento proporcionan un almacenamiento fiable, y las SSD ofrecen operaciones de escritura aceleradas. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.

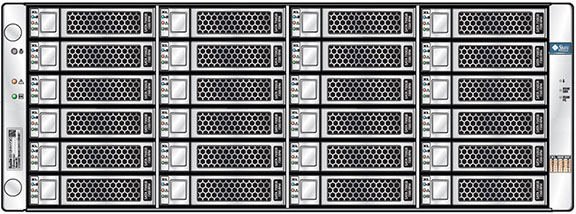

Figura 1-65 Oracle Storage Drive Enclosure DE2-24C
Oracle Storage Drive Enclosure DE2-24C es un chasis 4U que admite 24 unidades SAS-2 de 3,5". Las SSD ofrecen operaciones de escritura aceleradas, y las HDD de alta capacidad proporcionan un almacenamiento fiable. Este estante de discos incluye módulos de E/S (IOM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.
Figura 1-66 Sun Disk Shelf, 24 SAS-2 de 3,5"
Sun Disk Shelf es un chasis 4U que admite 24 unidades SAS-2 de 3,5". Las SSD ofrecen operaciones de escritura aceleradas, y las HDD de alta capacidad proporcionan un almacenamiento fiable. Este estante de discos incluye placas de módulo de interfaz SAS (SIM) redundantes dobles y una fuente de alimentación doble con módulos de ventiladores.
|
