Los componentes del panel frontal y las ranuras de unidad del controlador ZS3-2 se muestran en la siguiente figura.

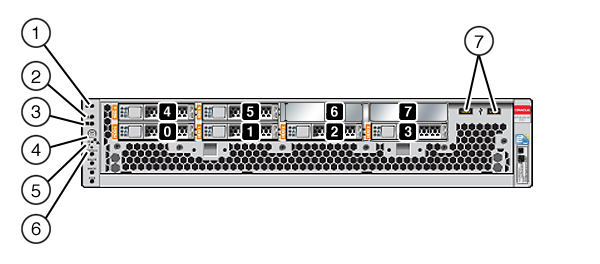

Figura 1-24 Panel frontal del controlador ZS3-2
Las ranuras de unidad 0 y 1 tienen dos unidades de inicio reflejadas SAS-2 de 1,2 TB o 900 GB. Las ranuras 2 a 5 se ocupan, en orden, por hasta cuatro unidades de estado sólido (SSD) flash optimizadas para lectura (Readzilla) de 1,6 TB. Las ranuras 6 y 7 están vacías, y deben tener paneles de relleno de unidades.
|
|
