Panel posterior

El panel posterior incluye las fuentes de alimentación, los ventiladores, los módulos de E/S ( IOM) o los módulos de interfaz SAS (SIM) y las luces de los indicadores.

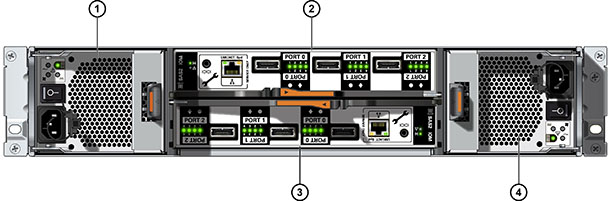

Figura 1-72  Panel posterior de Oracle Storage Drive Enclosure DE2-24P

image:Gráfico en el que se muestra el panel posterior del contenedor de unidades DE2-24P
Componentes mostrados en la figura
1 Fuente de alimentación con módulo de ventiladores 0
3 Módulo de E/S 0
2 Módulo de E/S 1
4 Fuente de alimentación con módulo de ventiladores 1

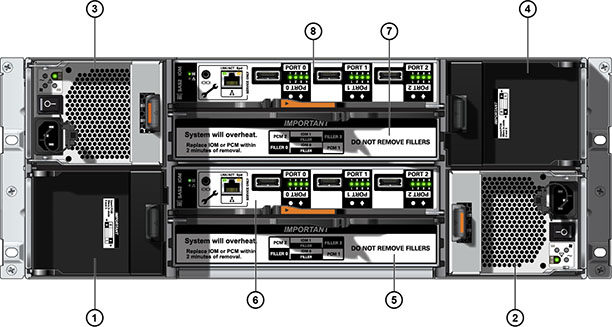

Figura 1-73  Panel posterior de Oracle Storage Drive Enclosure DE2-24C

image:Gráfico en el que se muestra el panel posterior del contenedor de unidades DE2-24C
Componentes mostrados en la figura
1 Panel de relleno de fuente de alimentación, ranura 0
4 Panel de relleno de fuente de alimentación, ranura 3
7 Panel de relleno de módulo de E/S
2 Fuente de alimentación con módulo de ventiladores 1
5 Panel de relleno de módulo de E/S
8 Módulo de E/S 1
3 Fuente de alimentación con módulo de ventiladores 2
6 Módulo de E/S 0

Notas -  Es sumamente importante que las fuentes de alimentación y sus paneles de relleno estén en las ranuras correctas.

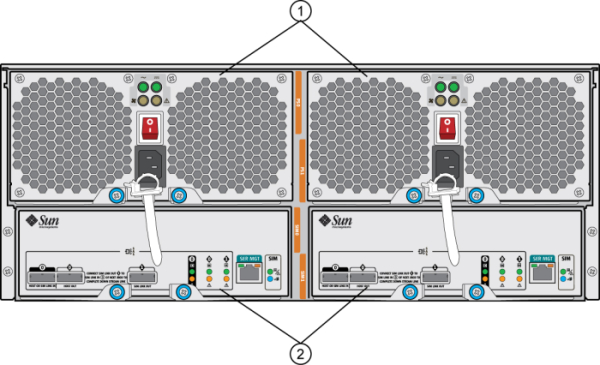

Figura 1-74  Panel posterior de Sun Disk Shelf

image:Gráfico en el que se muestra el panel posterior de Sun Disk Shelf
Componentes mostrados en la figura
1 Módulos de fuentes de alimentación con ventiladores incorporados. La fuente de alimentación 0 está a la izquierda y la fuente de alimentación 1 a la derecha.
2 Placas de módulo de interfaz SAS (SIM) extraíbles. La placa SIM 0 está a la izquierda y la placa SIM 1 a la derecha.

Indicadores de módulo de E/S

Los siguientes estantes de discos tienen módulos de E/S ( IOM):

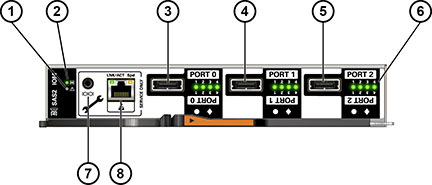

Figura 1-75  Indicadores del módulo de E/S de DE2 Drive Enclosure

image:Gráfico en el que se muestran los indicadores del módulo de entrada y salida
Componentes mostrados en la figura
1 Indicador de fallo/localización
4 Puerto SAS-2 1
7 Solo para servicio técnico de Oracle
2 Indicador de estado de energía
5 Puerto SAS-2 2
8 Solo para servicio técnico de Oracle
3 Puerto SAS-2 0
6 Indicadores de actividad de puertos de host

Indicadores de placa SIM

Los siguientes estantes de discos tienen placas SIM:

En la siguiente figura, se muestran los indicadores de la placa SIM para Sun Disk Shelf.

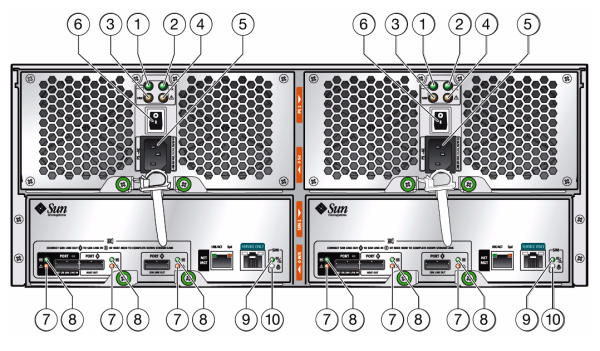

Figura 1-76  Indicadores de placa SIM de Sun Disk Shelf

image:Gráfico en el que se muestran los indicadores de la placa SIM en la parte posterior de Sun Disk Shelf
Componentes mostrados en la figura
1 Indicador de CA
6 Interruptor de alimentación
2 Indicador de CC
7 Indicador de fallo de puerto
3 Indicador de fallo de ventilador
8 Indicador de estado correcto de puerto
4 Indicador de fallo de fuente de alimentación
9 Indicador de estado correcto de placa SIM (verde)/Indicador de fallo de placa SIM (ámbar)
5 Conector de alimentación universal
10 Indicador de localización de SIM

Indicadores de fuente de alimentación

En la siguiente figura, se muestran los indicadores de fuentes de alimentación con módulos de ventiladores para estos estantes de discos:

Figura 1-77  Indicadores de fuente de alimentación de DE2 Drive Enclosure

image:Gráfico en el que se muestran los indicadores de fuente de alimentación en la parte posterior del contenedor de unidades
Componentes mostrados en la figura
1 Indicador de fallo de CC
6 Conector de entrada de alimentación universal
2 Indicador de fallo de ventilador
7 Brida de cable de alimentación
3 Indicador de fallo de CA
4 Indicador de estado de fuente de alimentación
5 Interruptor de encendido/apagado

En la siguiente figura, se muestran los indicadores de fuentes de alimentación con módulos de ventiladores para estos estantes de discos:

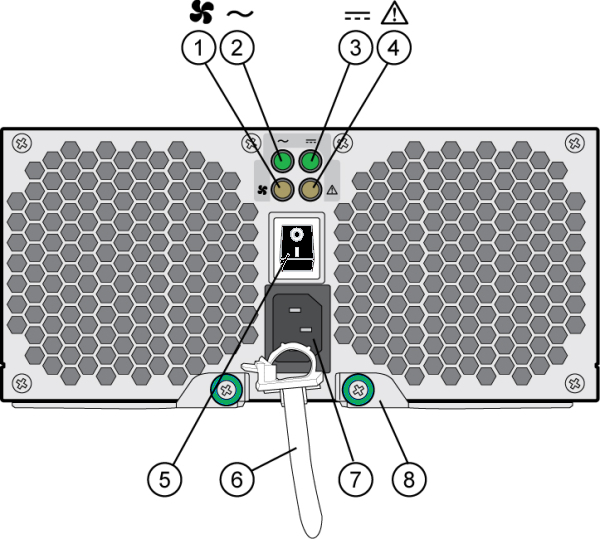

Figura 1-78  Indicadores del módulo de ventiladores y fuente de alimentación de Sun Disk Shelf

image:Gráfico en el que se muestran los indicadores del módulo de ventiladores y la fuente de alimentación en la parte posterior del estante de discos
Componentes mostrados en la figura
1 Indicador de estado de ventilador de refrigeración
6 Brida de cable de alimentación
2 Indicador de estado de CA
7 Conector de entrada de alimentación universal
3 Indicador de estado de CC
8 Lengüeta de expulsión derecha y pasador de tornillo prisionero
4 Indicador de estado de fuente de alimentación
5 Interruptor de encendido/apagado
