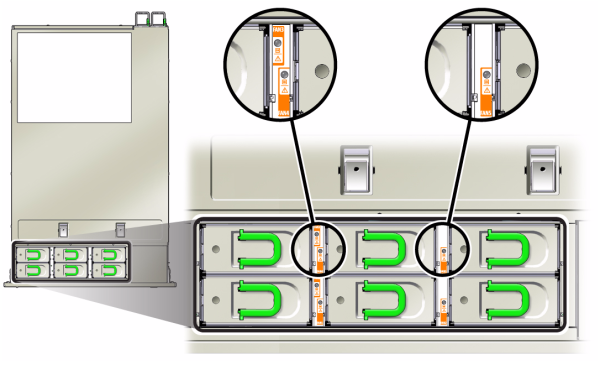

En la siguiente figura, se muestran los módulos de ventiladores y los LED correspondientes del controlador de almacenamiento. Se encienden los siguientes LED cuando se detecta un fallo en un módulo de ventiladores:
Figura 1-62 LED y módulos de ventiladores
LED de acción de servicio requerida de la parte frontal y trasera
LED de acción de servicio requerida del módulo de ventiladores (superior), parte frontal del servidor
LED de fallo del ventilador en el módulo de ventiladores defectuoso o junto a él
Es posible que el LED de sobrecalentamiento del sistema se encienda si un fallo del ventilador incrementa la temperatura de funcionamiento del sistema.
|
