Subsistema de refrigeración

Los componentes internos del ZS4-4 se enfrían con aire que entra por el frente del controlador y se elimina por la parte trasera. La refrigeración se produce en dos áreas del chasis: el área de la fuente de alimentación y de la placa base.

En la siguiente figura, se muestran las zonas de refrigeración y la ubicación aproximada de los sensores de temperatura. La tabla de referencias que la acompaña proporciona los nombres NAC de sensores y las designaciones de sensores de placa base.

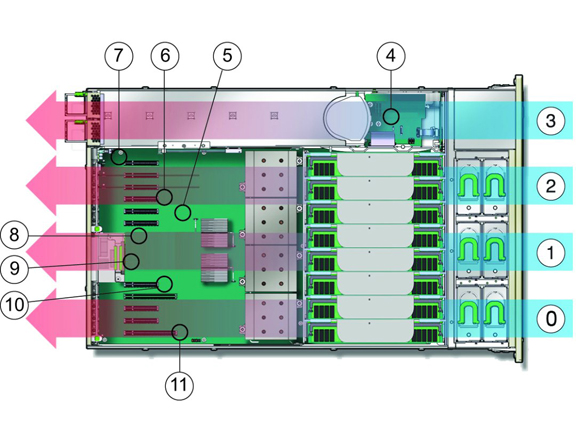

Figura 1-12  Subsistema de refrigeración de ZS4-4

Componentes mostrados en la figura 0 Zona de refrigeración 0 6 Sensor de temperatura TS_ZONE2 (U4505) 1 Zona de refrigeración 1 7 Sensor de temperatura TS_OUT (U4506) 2 Zona de refrigeración 2 8 Sensor de temperatura TS_TVL_1 (U4002) 3 Zona de refrigeración 3 (área de la placa posterior de la fuente de alimentación) 9 Sensor de temperatura TS_TVL_0 (U4302) 4 Sensor de temperatura TS_PS (U4603) 10 Sensor de temperatura TS_ZONE0_B (U4509) 5 Sensor de temperatura TS_ZONE1 (U4507) 11 Sensor de temperatura TS_ZONE0_A (U4508)
