Panel frontal de 7320

En la siguiente figura y referencia, se identifican los LED del panel frontal.

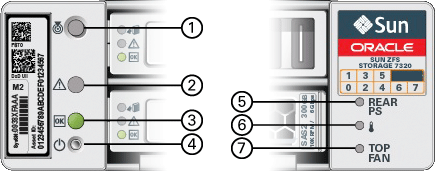

Figura 1-49  Panel frontal del controlador 7320

Componentes mostrados en la figura 1 Botón/LED de localización 2 LED de servicio necesario (ámbar) 3 LED de estado de energía (verde) 4 Botón de encendido 5 Fuente de alimentación posterior 6 LED de sobrecalentamiento del sistema 7 Ventilador superior

En la siguiente figura y referencia, se identifica la ubicación de las unidades del panel frontal 7320. Las dos unidades de disco duro (HDD) reflejadas que almacenan el sistema operativo residen en las ranuras 0 y 1. Hasta cuatro unidades de estado sólido (SSD ReadZilla), que almacenan la caché de lectura, ocupan las ranuras 2 a 5, en orden. Las ranuras 6 y 7 están vacías, y deben tener paneles de relleno de unidades.

Figura 1-50  Ubicaciones de unidades del panel frontal del controlador 7320

Ubicación de unidades de disco HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7
