En la siguiente figura, se muestra el panel posterior de ZS4-4. Las tarjetas PCIe de la configuración básica no están representadas en esta ilustración.

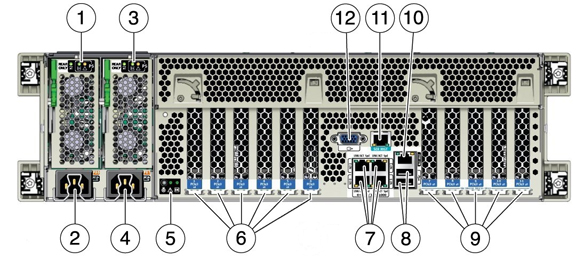

Figura 1-4 Panel posterior del controlador ZS4-4
|
El ZS4-4 tiene cuatro conectores de red RJ-45 10 Gigabit Ethernet (10 GbE) en el panel posterior, etiquetados NET 0, NET 1, NET 2 y NET 3 (de abajo a arriba y de izquierda a derecha), como se muestra en la siguiente figura: Utilice estos puertos para conectar el dispositivo a la red.
Los LED que se encuentran sobre los puertos NET, etiquetados 2, 0, 3, 1 (de izquierda a derecha) son indicadores de enlace/actividad.
Figura 1-5 Puertos Ethernet
|
El conector de gestión de red (NET MGT), que se muestra en la siguiente figura, es un puerto RJ-45 que proporciona una interfaz de terminal alternativa a la consola del procesador de servicio (SP).
Figura 1-6 Puerto de gestión de red
El conector de gestión en serie (SER MGT), que se muestra en la siguiente figura, es un puerto RJ-45 que proporciona una conexión de terminal a la consola del SP.
Figura 1-7 Puerto de gestión serie
El HBA SAS-2 4x4 proporciona conectividad con DE2-24 y estantes de discos Sun Disk Shelf externos. Los puertos del HBA están numerados de 3 a 0, de arriba a abajo, como se muestra en la siguiente figura.
Figura 1-8 Números de puerto del HBA SAS-2 4x4
Consulte Orden de ranuras PCIe para obtener información sobre la ubicación de las ranuras HBA SAS-2 4x4 de los HBA.
