El controlador ZS3-4 admite DIMM DDR3 de 16 GB instalados en ocho placas de memoria, lo que permite alojar 1 TB de memoria.

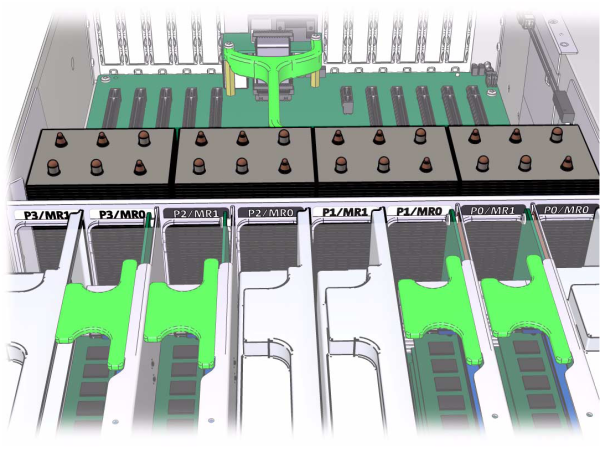

Figura 1-18 Memoria y placas de memoria ZS3-4
Consulte la etiqueta de servicio de la cubierta para obtener información sobre la ubicación de los DIMM. En las placas de memoria, las ranuras D0, D2, D4 y D6 deben completarse. De manera opcional, las ranuras D1, D3, D5 y D7 pueden completarse como un grupo en todas las placas de memoria instaladas. Todos los DIMM del sistema deben ser idénticos.

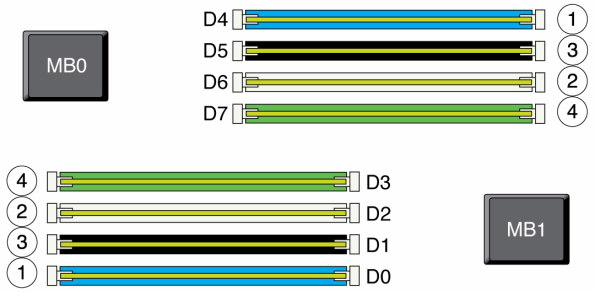

Figura 1-19 Ranuras de memoria
El nombre de los DIMM en los logs del dispositivo y la vista Maintenance (Mantenimiento) > Hardware se muestran con el nombre completo, por ejemplo, /SYS/MB/P0/D7.
|
