ZS4-4 CPU 및 메모리

다음 그림에서 보듯이 ZS4-4 컨트롤러에는 4개의 Intel Xeon E7-8895 v2 15 코어 2.8GHz CPU 및 8개의 메모리 라이저 카드가 있습니다. 메모리 구성은 최대 1.5TB(16GB 96개)까지 수용할 수 있는 16GB DDR3 DIMM입니다. 모든 ZS4-4 DIMM 라이저는 이 제공 사항을 수용하도록 완전히 채워져 있습니다.

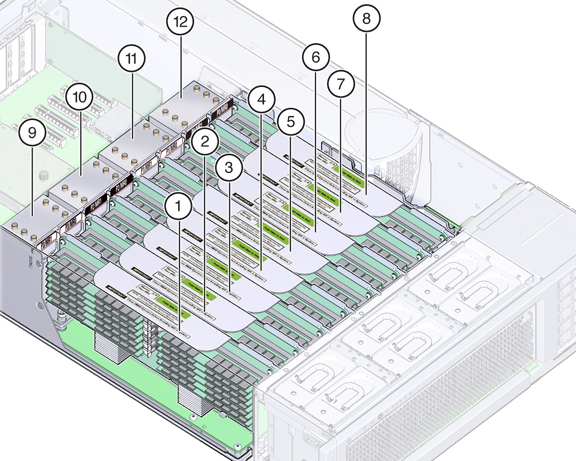

그림 2-10  ZS4-4 CPU 및 메모리

그림 범례 1 메모리 라이저 카드 P3/MR1 7 메모리 라이저 카드 P0/MR1 2 메모리 라이저 카드 P3/MR0 8 메모리 라이저 카드 P0/MR0 3 메모리 라이저 카드 P2/MR1 9 CPU P3 4 메모리 라이저 카드 P2/MR0 10 CPU P2 5 메모리 라이저 카드 P1/MR1 11 CPU P1 6 메모리 라이저 카드 P1/MR0 12 CPU P0

각 메모리 라이저 카드에는 12개의 DIMM 슬롯, 4개의 DDR3 채널 및 2개의 메모리 버퍼 ASIC가 포함되어 있습니다. 각 메모리 버퍼에는 2개의 채널(A 및 B) 및 채널당 3개의 DIMM 슬롯에 대한 링크가 포함되어 있습니다. 각 메모리 버퍼는 SMI-2 링크를 통해 프로세서의 내장 메모리 컨트롤러에 연결되어 있습니다.

어플라이언스 로그 및 Maintenance(유지 관리) > Hardware(하드웨어) 보기의 DIMM 이름은 /SYS/MB/P0/D7과 같은 전체 이름으로 표시됩니다.

DIMM 교체 절차 및 메모리 레이아웃에 대한 자세한 내용은 ZS4-4 유지 관리 절차를 참조하십시오.
