전면 패널

다음 그림과 범례는 전면 패널과 드라이브 위치를 보여줍니다. Logzilla 3.5" SSD는 슬롯 3에 속하며 내부 Sun Aura 플래시 HBA Logzilla를 사용하여 구성된 컨트롤러에서 지원되지 않습니다.

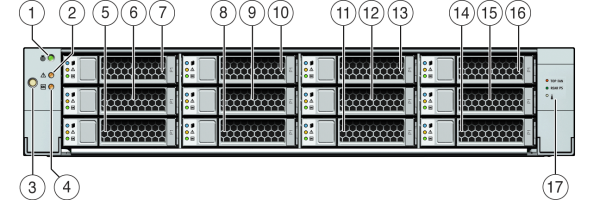

그림 2-53 7120 컨트롤러 전면 패널

image:7120 컨트롤러 전면 패널을 보여주는 그림

그림 범례
`1` 로케이터 LED/버튼(흰색)	`7` HDD 2	`13` HDD 8
`2` 서비스 작업 요청 LED(황갈색)	`8` HDD 또는 SSD 3	`14` HDD 9
`3` 전원 버튼	`9` HDD 4	`15` HDD 10
`4` 전원/OK LED(녹색)	`10` HDD 5	`16` HDD 11
`5` HDD 0	`11` HDD 6	`17` 드라이브 맵
`6` HDD 1	`12` HDD 7
