전원 공급 장치를 교체하는 방법

---

주의  -  즉시 교체품이 없는 경우 구성 요소를 제거하지 마십시오. Disk Shelf는 필러 패널을 포함한 모든 구성 요소가 제자리에 있지 않은 경우 작동해서는 안됩니다. 구성 요소 위치는 Disk Shelf 개요를 참조하십시오.

---

1. 결함 구성 요소가 있는 섀시와 모듈을 찾습니다.
2. 전원 공급 장치 켜짐/꺼짐 스위치가 "O" 꺼짐 위치에 있는지 확인합니다.
3. 전원 코드 고정 끈을 전원 코드에서 분리하고 전원 공급 장치에서 전원 코드를 뺍니다.

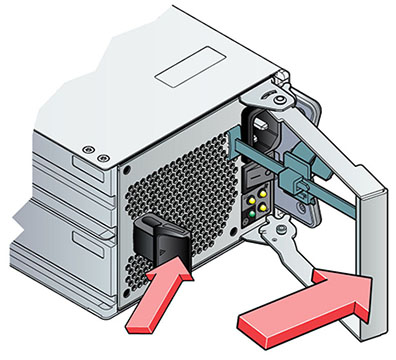

4. 레버/배출 암을 풉니다.

   Oracle Storage Drive Enclosure DE2-24P 또는 DE2-24C:

   래치와 모듈의 반대쪽을 잡고 함께 눌러 레버를 풉니다.

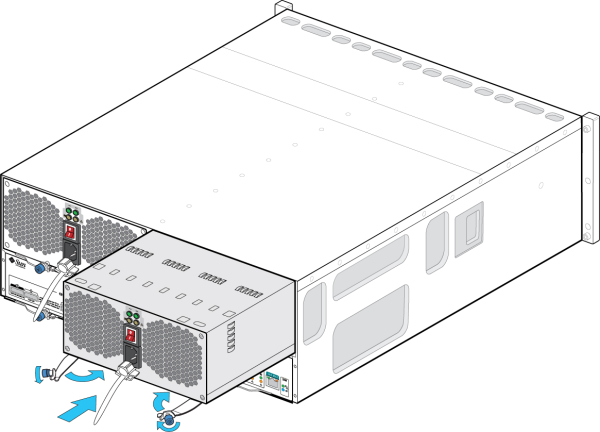

   Sun Disk Shelf:

   엄지와 검지를 이용하여 양쪽의 배출 암 고정 나사를 헐거워질 때까지 풀고 배출 암이 완전히 열릴 때까지 돌립니다.



5. 뒤쪽의 커넥터 핀이 손상되지 않도록 주의하면서 모듈을 섀시에서 잡아당깁니다.

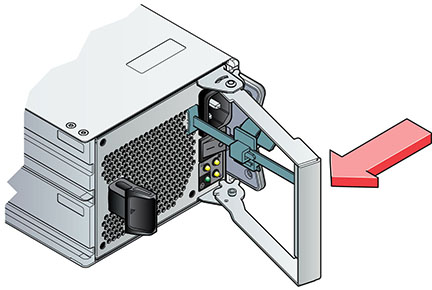

6. 레버/방출 암이 완전히 열린 상태에서 새 모듈이 섀시 백플레인에 닿을 때까지 새 모듈을 섀시 쪽으로 밉니다. 그러면 레버/배출 암이 맞물려집니다.
7. 레버/배출 암을 닫습니다.

   Oracle Storage Drive Enclosure DE2-24P 또는 DE2-24C:

   딸깍 소리가 날 때까지 레버를 밀어 완전히 닫습니다.




   Sun Disk Shelf:

   배출 암을 밀어 완전히 닫은 다음 양쪽 고정 나사를 고정하여 모듈을 섀시에 고정합니다.



8. 전원 공급 장치 켜짐/꺼짐 스위치가 "O" 꺼짐 위치에 있는지 확인합니다.
9. 전원 코드를 새 전원 공급 장치에 꽂은 다음 전원 코드 고정 끈을 전원 코드에 연결합니다.
10. 전원 공급 장치 켜짐/꺼짐 스위치를 "I" 켜짐 위치로 놓습니다. 전원/정상 상태 LED가 녹색으로 계속 켜져 있어야 하고 다른 표시기는 모두 꺼져 있어야 합니다.
11. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 해당 Disk Shelf 행의 앞에 있는 오른쪽 화살표 아이콘( )을 누릅니다. 오류가 있는 경우 PSU 또는 팬을 눌러 팬 모듈이 포함된 새로 설치된 전원 공급 장치의 온라인 아이콘( )이 녹색인지 확인합니다.
