ZS4-4 전면 패널

ZS4-4 컨트롤러 드라이브 슬롯 및 전면 패널 구성 요소는 다음 그림에 표시됩니다.

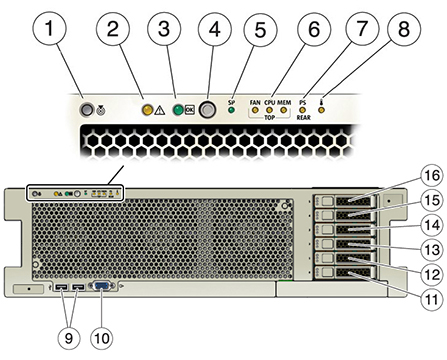

그림 2-1  ZS4-4 컨트롤러 전면 패널

그림 범례 1 로케이터 LED/버튼(흰색) 9 USB 2.0 커넥터(2) 2 서비스 작업 필요 LED(주황색) 10 DB-15 비디오 포트 3 전원/OK LED(녹색) 11 부트 드라이브 0(필수) 4 전원 버튼 12 부트 드라이브 1(필수) 5 SP(서비스 프로세서) OK(녹색)/결함(주황색) LED 13 반도체 드라이브 2(선택 사양) 6 팬/CPU/메모리 서비스 작업 필요 LED(주황색) 14 반도체 드라이브 3(선택 사항) 7 PS(전원 공급 장치) 서비스 작업 필요 LED(주황색) 15 반도체 드라이브 4(선택 사양) 8 과열 경고 LED(주황색) 16 반도체 드라이브 5(선택 사양)

미러링된 쌍으로 구성된 ZS4-4 컨트롤러의 슬롯 0 및 1에는 2개의 2.5인치 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 읽기 플래시 SSD로 슬롯 2~5를 순서대로 채울 수 있습니다. 필러 패널은 빈 드라이브 슬롯에 설치되어야 합니다. 다음 그림은 시스템 드라이브 LED를 보여 줍니다.

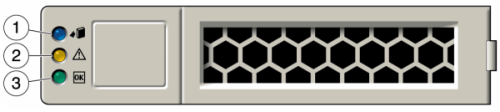

그림 2-2  시스템 드라이브 LED

표 2-2  시스템 드라이브 LED

그림 범례 1 위치(흰색) 2 서비스 작업 요청 LED(황갈색) 3 OK/작동(녹색)
