ZS4-4 메모리 라이저 카드를 교체하는 방법

  1. 전원 끄기 방법 중 하나를 사용하여 컨트롤러를 종료합니다.
  2. 스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.
  3. 스토리지 컨트롤러를 랙에서 연장할 경우 케이블이 손상되거나 방해가 되지 않는지 확인합니다.
  4. 슬라이드 레일 래치가 제자리에 고정될 때까지 스토리지 컨트롤러를 앞쪽으로 천천히 잡아당기면서 두 개의 전면 슬라이드 해제 탭을 밀어 컨트롤러를 꺼냅니다.
  5. 윗면 덮개를 분리합니다.

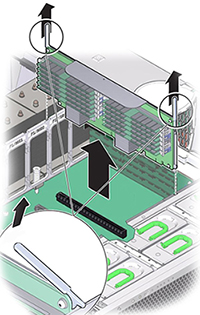

  6. 메모리 라이저 카드를 제거하려면 핸들을 위로 올려 커넥터를 마더보드에서 분리한 다음 메모리 라이저를 조심스럽게 똑바로 위로 들어올려 컨트롤러 밖으로 꺼냅니다. 핸들은 마더보드의 커넥터에서 카드 커넥터를 꺼낼 때 측면 벽에 대한 레버 역할을 합니다.
    image:
  7. 교체용 메모리 라이저 카드에서, 채워진 DIMM 슬롯 배출기 레버 및 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 닫힘 및 잠금 위치인지 확인합니다.

    Caution

    주의  -  DIMM 배출기 레버가 열려 있는 경우 메모리 라이저 카드 설치 중 손상될 수 있습니다. 컨트롤러에 카드를 설치하려면 채워진 DIMM 슬롯 배출기 레버 및 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 완전히 닫힘 및 잠금 위치여야 합니다.


  8. 컨트롤러에서 메모리 라이저 카드 배출기 레버가 닫힘 위치인지 확인합니다.

    주 -  배출기 레버는 메모리 라이저 카드를 제거하는 데만 사용되며 카드를 설치하는 데는 사용되지 않습니다.
  9. 마더보드의 슬롯 위에 메모리 라이저 카드를 놓습니다.

    카드의 DIMM은 왼쪽을 향하고 있어야 합니다(컨트롤러 전면에 배치할 경우).

  10. 메모리 라이저 카드를 컨트롤러로 내려 마더보드의 슬롯에 설치합니다.
    image:
  11. 메모리 라이저 카드 커넥터가 슬롯과 맞춰져 있는지 확인합니다.
  12. 카드 위의 메탈 브래킷을 강하게 눌러 마더보드의 커넥터 내부에 카드를 고정합니다.
  13. 섀시의 윗면 덮개를 다시 덮습니다.
  14. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
  15. 전원 공급 장치에 전원 코드를 다시 연결합니다.
  16. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/정상 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
  17. 펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다.
  18. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 다음 DIMM을 눌러 새로 설치된 메모리 라이저 카드의 상태 아이콘 image: 이 녹색인지 확인합니다.
