ZS3-2 마더보드, 메모리 및 PCIe 카드

ZS3-2 컨트롤러 마더보드, 메모리 및 PCIe 구성 요소는 다음 그림과 범례에서 설명됩니다.

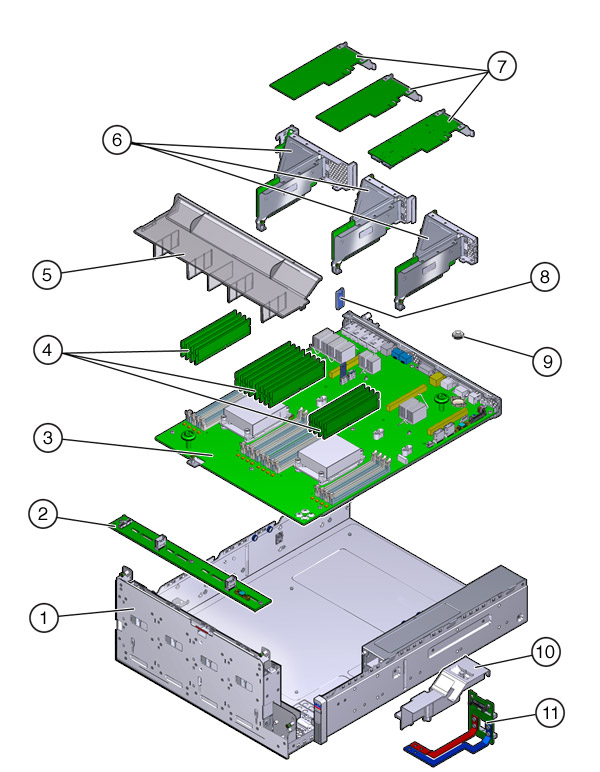

그림 2-32  ZS3-2 컨트롤러 마더보드, 메모리 및 PCIe 구성 요소

그림 범례 1 드라이브 케이지(FRU) 5 공기 배출구 9 배터리 2 드라이브 백플레인(FRU) 6 PCIe 라이저(FRU) 10 PDB 배출구 3 마더보드(FRU) 7 PCIe 카드 11 배전판(FRU) 4 DIMM 8 USB 플래시 드라이브

ZS3-2 CPU 및 메모리

ZS3-2 컨트롤러 마더보드에는 업계 표준 DDR3 LV(저압) DIMM이 장착된 16개의 슬롯이 두 그룹으로 나누어 있습니다.

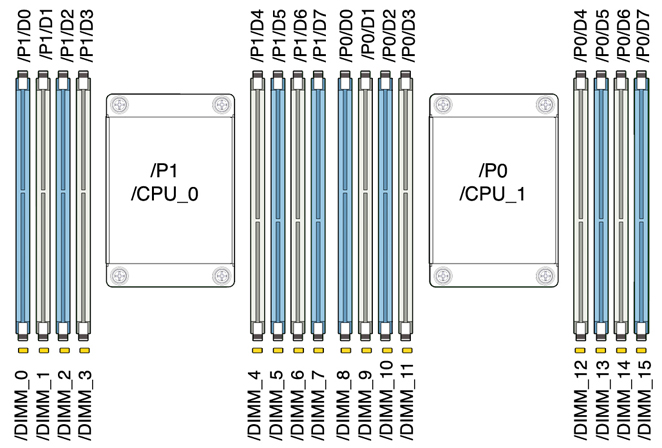

그림 2-33  ZS3-2 컨트롤러 CPU 및 메모리 구성 요소

표 2-11  ZS3-2 컨트롤러 CPU 설명

용량 CPU 0 CPU 1 256GB D0, D2, D5, D7(파란색) D0, D2, D5, D7(파란색) D1, D3, D4, D6(흰색) D1, D3, D4, D6(흰색)

ZS3-2 컨트롤러 교체 가능 메모리 구성 요소 및 부품 번호는 다음과 같습니다.

표 2-12  ZS3-2 컨트롤러 교체 가능 메모리 구성 요소

구성 요소 설명 FRU/CRU 부품 번호 CPU Intel E5-2658, 2.1G, 8코어 FRU 7019701 메모리 DIMM, 16GB, DDR3, 1600, 2Rx4, 1.35V CRU 7041603 메모리 DIMM, 32GB, DDR3, 1066, 4Rx4, 1.35V CRU 7055964

ZS3-2 NIC/HBA 옵션

다음 표에서는 ZS3-2 컨트롤러에 대한 NIC/HBA 옵션을 설명합니다. 슬롯 할당은 ZS3-2 PCIe 옵션을 참조하십시오.

표 2-13  ZS3-2 컨트롤러 NIC/HBA 옵션

마케팅 부품 번호 설명 SG-SAS6-INT-Z 8 포트 6Gb/s SAS-2 내부 HBA SG-XPCIE2FC-QF8-Z 2 포트 8Gb FC HBA 7103791 4 포트(4x4) SAS-2 6Gb/s 외부 HBA 7101674 2 포트 16Gb FC HBA X1109A-Z 2 포트 10GbE SFP+ NIC X4242A 2 포트 InfiniBand CX2 HCA 7100477 4 포트 1Gb 이더넷 구리 UTP NIC 7100488 2 포트 10Gb 이더넷 구리 Base-T NIC X2129A XCVR 850NM, 1/10GPS, SFP, Short Reach X5562A-Z 10GbE/1GbE SFP+ 트랜시버, Long Reach

ZS3-2 PCIe 라이저 구성

라이저 1, 라이저 2 및 라이저 3이라는 레이블의 라이저 3개가 있습니다. 유사한 것 같지만 이러한 3개의 라이저를 바꿔서 사용할 수 없습니다. 라이저 1은 섀시의 후면 왼쪽에, 라이저 2는 후면 가운데에, 라이저 3은 후면 오른쪽에 설치됩니다. 각 라이저는 2개의 PCIe 카드를 수용할 수 있습니다.

• 라이저 1에는 슬롯 1과 4가 있습니다.

• 라이저 2에는 슬롯 2와 5가 있습니다.

• 라이저 3에는 슬롯 3과 6이 있습니다.

ZS3-2 PCIe 옵션

다음 표에서는 ZS3-2 컨트롤러에 대해 지원되는 PCIe 구성 옵션에 대해 설명합니다. 다음 표에서와 같이 슬롯 1과 2는 내부 및 외부 HBA용으로 예약되어 있습니다. PCIe 카드를 추가할 때는 높은 순서의 슬롯(6)부터 낮은 순서의 슬롯 쪽으로 채우십시오.

표 2-14  ZS3-2 컨트롤러 PCIe 구성 옵션

슬롯 제조 부품 번호 설명 최대값 참고 1 7047852 8 포트 SAS-2 내부 HBA 1 기본 구성 2 7067091 4 포트(4x4) SAS-2 외부 HBA 2 기본 구성 3 7067091 4 포트(4x4) SAS-2 외부 HBA 2 두번째 4x4 포트 SAS-2 외부 HBA 3 7070195 4 포트 1Gb 이더넷 구리 UTP NIC 4 선택적 권장 프론트 엔드 3 371-4325-02 2 포트 8Gb FC HBA 4 선택적 FC 대상 또는 개시자(백업) 3 7023303 2 포트 16Gb FC HBA 4 선택적 FC 대상 또는 개시자(백업) 3 375-3696-01 2 포트 InfiniBand CX2 HCA 4 선택적 권장 프론트 엔드 3 7051223 2 포트 10Gb 광 이더넷 NIC 4 선택적 권장 프론트 엔드 3 7070006 2 포트 10Gb 이더넷 구리 Base-T NIC 4 선택적 권장 프론트 엔드 4-6 7070195 4 포트 1Gb 이더넷 구리 UTP NIC 4 선택적 권장 프론트 엔드 4-6 371-4325-02 2 포트 8Gb FC HBA 4 선택적 FC 대상 또는 개시자(백업) 4-6 7023303 2 포트 16Gb FC HBA 4 선택적 FC 대상 또는 개시자(백업) 4-6 375-3696-01 2 포트 InfiniBand CX2 HCA 4 선택적 권장 프론트 엔드 4-6 7051223 2 포트 10Gb 광 이더넷 NIC 4 선택적 권장 프론트 엔드 4-6 7070006 2 포트 10Gb 이더넷 구리 Base-T NIC 4 선택적 권장 프론트 엔드
