7320 전면패널

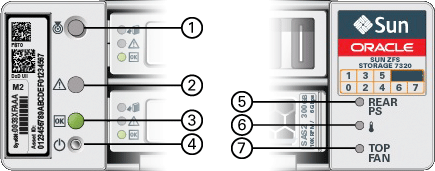

다음 그림과 범례는 전면 패널 LED를 보여줍니다.

그림 2-48  7320 컨트롤러 전면 패널 LED

그림 범례 1 위치 버튼/LED 2 서비스 필요 LED(황갈색) 3 전원/OK LED(녹색) 4 전원 버튼 5 후면 전원 공급 장치 6 시스템 과열 LED 7 상단 팬

다음 그림과 범례는 7320 전면 패널 드라이브 위치를 보여줍니다. 운영 체제가 저장된 두 개의 미러링된 HDD(하드 디스크 드라이브)는 슬롯 0과 1에 있습니다. 읽기 캐시가 저장된 최대 4개의 반도체 드라이브(ReadZilla SSD)는 슬롯 2 - 5를 순서대로 차지합니다. 슬롯 6과 7은 비어 있으며 드라이브 필러가 있어야 합니다.

그림 2-49  7320 컨트롤러 전면 패널 드라이브 위치

표 2-23  7320 컨트롤러 전면 패널 드라이브 위치

디스크 드라이브 위치 HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7
