7x20 컨트롤러 팬 모듈을 교체하는 방법

---

주의  -  팬을 제거한 상태에서 컨트롤러를 장시간 작동하면 냉각 시스템의 효과가 저하됩니다. 따라서 교체용 팬은 미리 포장을 풀어 두었다가 결함이 있는 팬을 제거하는 즉시 컨트롤러 섀시에 삽입해야 합니다.

---

1. 서비스할 섀시를 찾으려면 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 연관된 로케이터 아이콘( )을 누르거나 SP(서비스 프로세서) 프롬프트에서 set /SYS/LOCATE status=on 명령을 실행합니다. 컨트롤러 섀시에서 위치 LED가 깜박거립니다.
2. 스토리지 컨트롤러를 랙에서 연장할 경우 케이블이 손상되거나 방해가 되지 않는지 확인합니다.
3. 스토리지 컨트롤러의 앞쪽에 있는 두 개의 슬라이드 해제 래치를 풉니다.
4. 슬라이드 해제 래치를 밀면서 슬라이드 레일이 고정될 때까지 스토리지 컨트롤러를 앞쪽으로 천천히 잡아당깁니다.
5. 7120 또는 7320: 팬 모듈을 교체하려면 다음과 같이 합니다.

   도어에 있는 해제 탭을 풀면서 팬 모듈 도어를 엽니다.

   해당하는 서비스 필요 상태 표시기를 찾거나 교체하려는 팬에 대한 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 로케이터 아이콘( )을 눌러 결함이 있는 팬 모듈을 식별합니다.

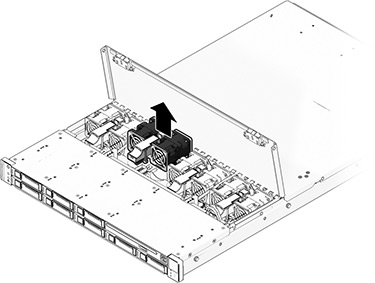

   엄지와 검지를 이용하여 팬 모듈을 들어 올려 꺼냅니다.

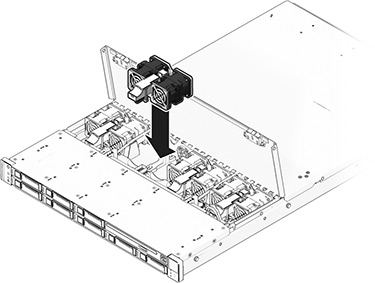

   교체용 팬 모듈을 스토리지 컨트롤러 팬 슬롯에 설치합니다.

   ---

   주의  -  컨트롤러가 종료되지 않도록 하려면 팬을 1분 내에 교체해야 합니다.

   ---




   팬 모듈이 완전히 고정되도록 단단히 누릅니다.

   팬 정상 상태 표시기에 불이 켜지고, 교체된 팬 모듈의 결함 상태 표시기가 꺼졌는지 확인합니다.

   팬을 교체하는 즉시 윗면 덮개 도어를 닫아 스토리지 컨트롤러에서 공기가 통하도록 합니다.

6. 7420: 팬 모듈을 교체하려면 다음과 같이 합니다.

   해당하는 서비스 필요 상태 표시기를 찾거나 교체하려는 팬에 대한 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 로케이터 아이콘( )을 눌러 결함이 있는 팬 모듈을 식별합니다.

   팬 모듈의 위쪽에 있는 래치를 들어 팬 모듈을 잠금 해제한 다음 팬 모듈을 밖으로 꺼냅니다.

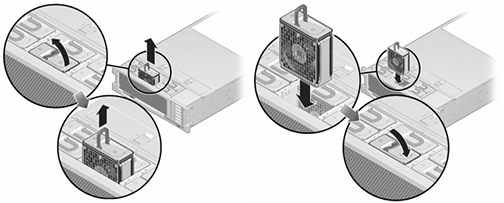

   7420 팬 모듈을 잠금 해제하고 삽입합니다.

   팬 모듈이 완전히 고정되도록 단단히 누릅니다.

   팬 정상 상태 표시기에 불이 켜지고, 교체된 팬 모듈의 결함 상태 표시기가 꺼졌는지 확인합니다.

7. 위쪽 팬 상태 표시기, 서비스 필요 상태 표시기 및 위치 상태 표시기/위치 버튼이 꺼졌는지 확인합니다.
8. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밉니다.
