ZS4-4 냉각 부속 시스템

ZS4-4 내부 구성 요소는 컨트롤러 전면을 통해 유입되고 컨트롤러 후면으로 배출되는 공기에 의해 냉각됩니다. 냉각은 섀시의 두 영역(전원 공급 장치 영역 및 마더보드 영역)에서 발생합니다.

다음 그림은 냉각 영역 및 온도 센서의 대략적인 위치를 보여줍니다. 해당 범례 표는 센서 NAC 이름 및 센서 마더보드 지정을 제공합니다.

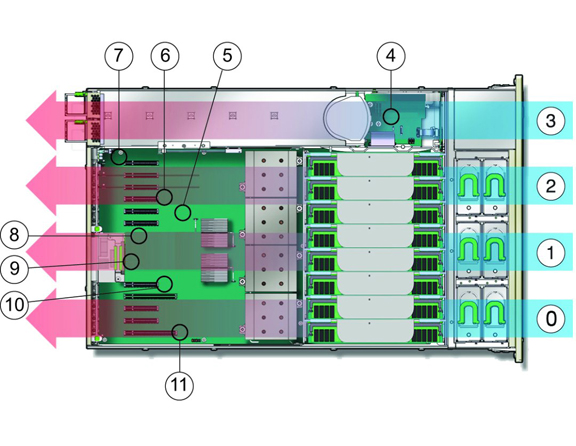

그림 2-11  ZS4-4 냉각 부속 시스템

그림 범례 0 냉각 영역 0 6 온도 센서 TS_ZONE2(U4505) 1 냉각 영역 1 7 온도 센서 TS_OUT(U4506) 2 냉각 영역 2 8 온도 센서 TS_TVL_1(U4002) 3 냉각 영역 3(전원 공급 장치 백플레인 영역) 9 온도 센서 TS_TVL_0(U4302) 4 온도 센서 TS_PS(U4603) 10 온도 센서 TS_ZONE0_B(U4509) 5 온도 센서 TS_ZONE1(U4507) 11 온도 센서 TS_ZONE0_A(U4508)
