ZS4-4 DIMM을 교체하는 방법

1. 전원 끄기 방법 중 하나를 사용하여 컨트롤러를 종료합니다.
2. 스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.
3. 스토리지 컨트롤러를 랙에서 연장할 경우 케이블이 손상되거나 방해가 되지 않는지 확인합니다.
4. 슬라이드 레일 래치가 제자리에 고정될 때까지 스토리지 컨트롤러를 앞쪽으로 천천히 잡아당기면서 두 개의 전면 슬라이드 해제 탭을 밀어 컨트롤러를 꺼냅니다.
5. 윗면 덮개를 분리합니다.
6. 결함 표시기에 불이 들어온 메모리 라이저 카드(P0/MR0 및 P0/MR1)를 분리하고 장애가 발생한 DIMM을 찾습니다. DIMM 결함 확인 회로를 사용하여 장애가 발생한 DIMM을 찾습니다. 결함이 있는 ZS4-4 메모리 모듈 식별을 참조하십시오.

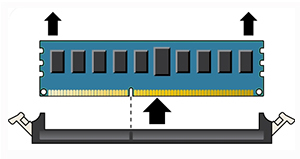

7. 장애가 발생한 DIMM을 제거하려면 두 DIMM 슬롯 배출기 레버를 최대한 바깥쪽으로 돌립니다.

8. DIMM을 위로 조심스럽게 들어올려 소켓에서 제거합니다.

9. 결함이 있는 다른 모든 DIMM에 대해 앞의 단계를 반복합니다.
10. DIMM 슬롯 양 끝에 있는 DIMM 배출기 레버가 완전히 열림 위치에 있는지 확인합니다.
11. 교체용 DIMM을 빈 슬롯에 맞춥니다.

    DIMM에는 DIMM 슬롯의 돌출부에 맞추어지는 홈이 새겨져 있습니다. 이 홈은 DIMM을 올바르게 설치하기 위한 것입니다.

12. 배출기 레버가 올라올 때까지 DIMM을 슬롯에 부드럽고 평평하게 밀어넣습니다.

    DIMM을 슬롯에 깊숙이 밀어넣으면 레버가 올라옵니다.

13. 레버가 완전히 올라오고 DIMM이 슬롯에 고정되었지 확인합니다.

    ---

    주의  -  DIMM 배출기 레버가 열려 있는 경우 메모리 라이저 카드 설치 중 손상될 수 있습니다. 컨트롤러에 카드를 설치하려면 메모리 라이저 카드의 채워진 DIMM 슬롯 배출기 레버와 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 완전히 닫힘 위치여야 합니다. 모든 레버가 닫히고 잠겼는지 확인합니다.

    ---

14. 메모리 라이저 카드를 교체합니다. ZS4-4 메모리 라이저 카드 교체를 참조하십시오.
15. 섀시의 윗면 덮개를 다시 덮습니다.
16. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
17. 전원 공급 장치에 전원 코드를 다시 연결합니다.
18. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/정상 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
19. 펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다.
20. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 후 DIMM을 눌러 새로 설치된 DIMM의 상태 아이콘 이 녹색인지 확인합니다. 새 DIMM의 세부 정보를 보려면 해당 정보 아이콘을 누릅니다.
