7x20 컨트롤러 PCIe 카드 및 라이저를 교체하는 방법

---

주의  -  이 절차에서는 정전기 방전에 민감한 구성 요소를 취급해야 하는데, 이로 인해 구성 요소에서 장애가 발생할 수 있습니다. 손상을 방지하려면 구성 요소를 다룰 때 정전기 방지 손목대를 착용하고 정전기 방지 매트를 사용하십시오.

---

1. 스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.
2. 스토리지 컨트롤러를 랙에서 연장할 경우 케이블이 손상되거나 방해가 되지 않는지 확인합니다.
3. 스토리지 컨트롤러의 앞쪽에 있는 두 개의 슬라이드 해제 래치를 풉니다.
4. 슬라이드 해제 래치를 밀면서 슬라이드 레일이 고정될 때까지 스토리지 컨트롤러를 앞쪽으로 천천히 잡아당깁니다.
5. 7120 또는 7320: 윗면 덮개를 제거하려면 다음과 같이 합니다.

   팬 모듈 도어를 풀고 두 개의 해제 탭을 다시 잡아 당긴 다음 팬 도어를 열림 위치로 돌리고 그 상태로 유지합니다.

   윗면 덮개 해제 버튼을 누르고 위면 덮개를 1.3cm(1/2인치) 정도 후면 쪽으로 밉니다.

   윗면 덮개를 들어 올려 제거합니다.

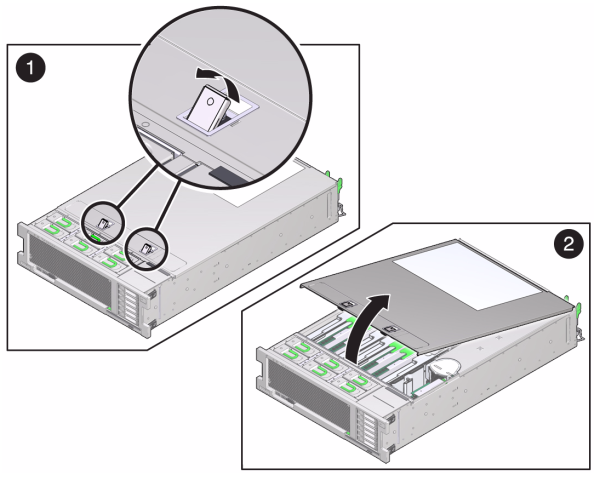

6. 7420: 윗면 덮개를 제거하려면 다음과 같이 합니다.

   두 개의 덮개 래치를 동시에 위쪽으로 올립니다.




   윗면 덮개를 들어 올려 제거합니다.

7. 스토리지 컨트롤러에서 PCIe 카드 위치를 찾습니다. 7320은 7320 단일 및 클러스터 컨트롤러 구성, 7120은 PCIe 옵션, 7420은 PCIe 옵션을 참조하십시오.
8. 7120 또는 7320: PCIe 카드를 교체하려면 다음과 같이 합니다.

   교체하려는 PCIe 라이저 카드에 연결된 데이터 케이블을 분리합니다. 나중에 제대로 연결할 수 있도록 케이블에 레이블을 표시합니다.

   후면 패널 크로스바의 끝에 있는 두 개의 십자 홈 고정 나사를 풀고 크로스바를 들어 올려 제거합니다.

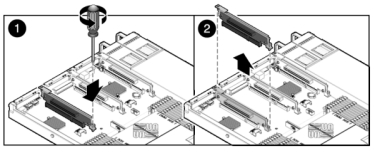

   라이저의 전면 끝을 고정하고 있는 고정 나사와 라이저 끝에 있는 십자 홈 나사를 풉니다.

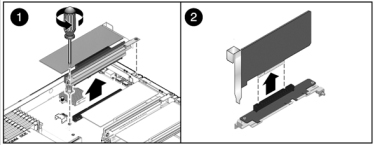

   라이저를 들어 올려 스토리지 컨트롤러에서 제거합니다.




   라이저 보드 커넥터에서 PCIe 카드를 조심해서 제거하고 필요한 경우 정화된 압축 공기로 슬롯을 청소합니다.

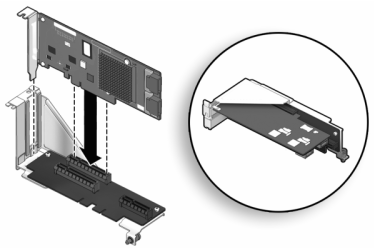

   교체용 PCIe 카드를 라이저 슬롯에 고정하고 케이블을 연결합니다.

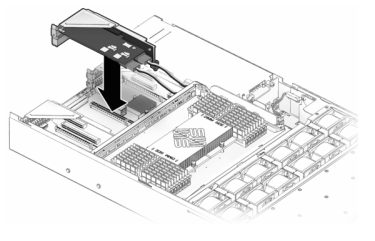

   연결된 PCIe 카드와 라이저를 마더보드의 원하는 위치에 맞춘 다음 조심스럽게 슬롯에 끼웁니다.




   라이저의 뒷면을 마더보드 후면 패널 Stiffener(스티프너) 쪽으로 밉니다.

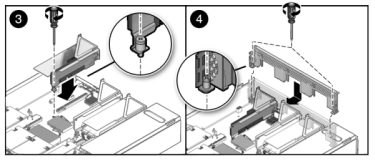

   라이저를 마더보드에 고정하는 나사를 조입니다.

   후면 패널 PCI 크로스바를 PCIe 라이저를 향해 아래쪽으로 밀어 교체하고 두 개의 십자 홈 고정 나사로 크로스바를 고정합니다.

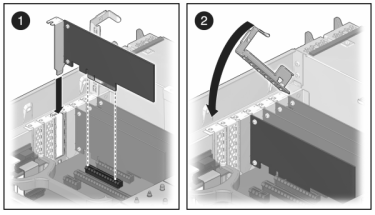

9. 7420: PCIe 카드를 교체하려면 다음과 같이 합니다.

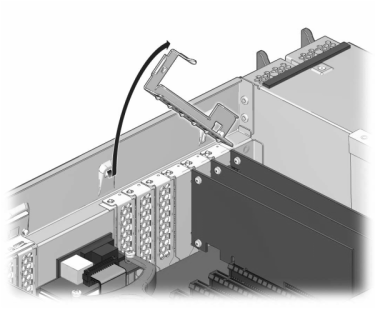

   PCIe 카드 슬롯 크로스바를 잠금 위치에서 풀어 크로스바를 수직으로 세웁니다.




   PCIe 카드를 섀시에 고정하고 있는 고정 나사를 제거합니다.

   커넥터에서 PCIe 카드를 조심해서 제거하고 필요한 경우 정화된 압축 공기로 슬롯을 청소합니다.

   교체용 PCIe 카드를 PCIe 카드 슬롯에 설치합니다.

   고정 나사를 설치하여 PCIe 카드를 섀시에 고정합니다.

   크로스바를 닫힘 및 잠금 위치로 되돌립니다.

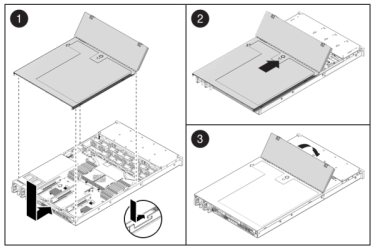

10. 7120 또는 7320: 구성 요소는 7120과 7320 간에 약간 다를 수 있지만, 각각의 서비스 절차는 동일합니다. 다음 그림은 7320 컨트롤러를 보여줍니다. 윗면 덮개를 설치하려면 다음과 같이 합니다.

    섀시의 윗면 덮개가 스토리지 컨트롤러의 후면을 2.5cm(1인치) 정도 덮도록 섀시의 윗면 덮개를 놓은 다음 윗면 덮개가 고정될 때까지 밉니다.

    팬 덮개를 닫고 팬 덮개 래치를 잠급니다. 스토리지 컨트롤러의 전원을 켜려면 덮개가 완전히 닫혀 있어야 합니다.

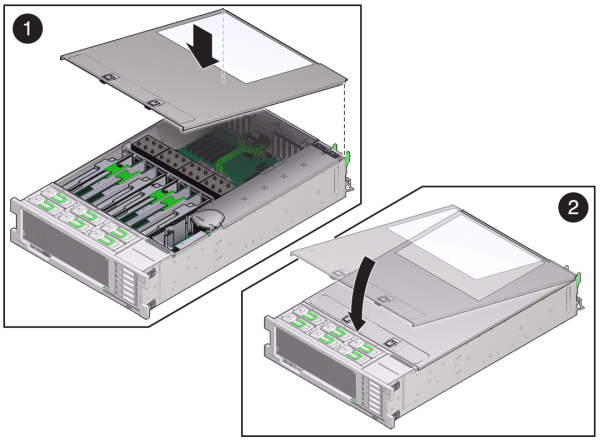

11. 7420: 윗면 덮개를 설치하려면 다음과 같이 합니다.

    섀시의 윗면 덮개가 2.5cm(1인치) 정도 스토리지 컨트롤러 후면의 앞쪽에 오도록 섀시의 윗면 덮개(1)를 놓습니다.

    윗면 덮개가 고정될 때까지 윗면 덮개를 섀시 후면(2) 쪽으로 밉니다.

    두 래치가 맞물릴 때까지 두 손으로 덮개를 누릅니다.



12. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밀되, 케이블이 컨트롤러 경로를 방해하지 않도록 합니다.
13. 전원 공급 장치에 전원 코드를 연결합니다.
14. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/정상 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
15. 펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
16. 케이블 관리 암을 통과하도록 경로 지정하여 데이터 케이블을 PCIe 카드에 연결합니다.
17. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동한 다음 컨트롤러의 오른쪽 화살표 아이콘( )을 누릅니다. 그런 다음 Slots(슬롯)를 눌러 새 구성 요소의 상태를 확인합니다. 온라인 아이콘( )은 녹색이어야 합니다.
18. Oracle ZFS Storage Appliance 설치 설명서, 릴리스 2013.1.3.0 의 설치에 설명된 대로 에 따라 Disk Shelf를 설치한 다음 연결 스토리지에 연결에 설명된 대로 확장 스토리지를 연결합니다.
