ZS4-4 팬 모듈을 교체하는 방법

팬 모듈은 마더보드 및 해당 구성 요소를 냉각합니다. 팬 모듈은 쌍(전면 행 및 후면 행)으로 정렬되어 중복성을 제공합니다. 장애가 있는 팬 모듈을 제거하는 경우 즉시 교체하십시오.

팬 모듈은 핫 스왑 가능 구성 요소이므로, 스토리지 컨트롤러가 실행 중인 동안 다른 하드웨어 기능에 영향을 주지 않으면서 제거하고 설치할 수 있습니다.

---

주의  -  팬을 제거한 상태에서 컨트롤러를 장시간 작동하면 냉각 시스템의 효과가 저하됩니다. 따라서 교체용 팬은 미리 포장을 풀어 두었다가 결함이 있는 팬을 제거하는 즉시 컨트롤러 섀시에 삽입해야 합니다.

---

1. 서비스할 섀시를 찾으려면 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면에서 연관된 로케이터 아이콘( )을 누르거나 SP(서비스 프로세서) 프롬프트에서 set /SYS/LOCATE status=on 명령을 실행합니다. 컨트롤러 섀시에서 로케이터 LED가 깜박거립니다.
2. 컨트롤러 뒷면에서 케이블 길이가 충분하고 랙에서 컨트롤러를 꺼낼 공간이 있는지 확인하십시오.
3. 슬라이드 레일 래치가 제자리에 고정될 때까지 스토리지 컨트롤러를 앞쪽으로 천천히 잡아당기면서 두 개의 전면 슬라이드 해제 탭을 밀어 컨트롤러를 꺼냅니다.
4. 윗면 덮개를 분리합니다.
5. 해당하는 서비스 필요 상태 표시기를 찾거나 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동하여 팬을 누르고 주황색 아이콘이 표시된 결함 있는 모듈의 ID를 기록하여 결함이 있는 팬 모듈을 식별합니다. 컨트롤러 그림에서 팬 모듈의 위치를 강조 표시하려면 모듈 ID를 누릅니다. 결함이 있는 모듈의 세부 정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.
6. 팬 모듈의 위쪽에 있는 녹색 핸들을 들어 팬 모듈의 잠금을 해제한 후 팬 모듈을 똑바로 위로 꺼냅니다.

   ---

   주의  -  제거 중 팬 모듈을 과도하게 움직이거나 흔들면 팬 모듈 보드의 내부 커넥터가 손상될 수 있습니다. 팬 모듈을 제거할 때는 앞뒤로 흔들지 마십시오.

   ---

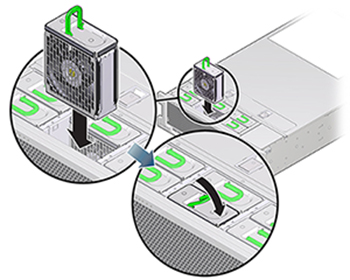

7. 교체용 팬 모듈의 아래쪽에 있는 커넥터가 슬롯 내부의 커넥터와 맞춰지고 모든 홈 및 레이블이 올바른 위치에 있도록 교체용 팬 모듈을 놓습니다. 팬 모듈에는 올바른 방향으로 설치할 수 있도록 홈이 새겨져 있습니다.

8. 팬 모듈을 멈출 때까지 슬롯에 밀어넣습니다.
9. 팬 모듈이 완전히 고정될 때까지 팬 모듈 위쪽의 Press Here to Latch 레이블을 아래쪽으로 누릅니다.
10. 섀시의 윗면 덮개를 다시 덮습니다.
11. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
12. 녹색 OK 표시기가 켜졌는지 확인합니다.
13. 전면 패널의 위쪽 팬 표시기 및 서비스 작업 요청 표시기가 꺼졌는지 확인합니다.
