7x20 컨트롤러 배터리를 교체하는 방법

1. 스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.
2. 스토리지 컨트롤러를 랙에서 연장할 경우 케이블이 손상되거나 방해가 되지 않는지 확인합니다.
3. 스토리지 컨트롤러의 앞쪽에 있는 두 개의 슬라이드 해제 래치를 풉니다.
4. 슬라이드 해제 래치를 밀면서 슬라이드 레일이 고정될 때까지 스토리지 컨트롤러를 앞쪽으로 천천히 잡아당깁니다.
5. 7120 또는 7320: 윗면 덮개를 제거하려면 다음과 같이 합니다.

   팬 모듈 도어를 풀고 두 개의 해제 탭을 다시 잡아 당긴 다음 팬 도어를 열림 위치로 돌리고 그 상태로 유지합니다.

   윗면 덮개 해제 버튼을 누르고 위면 덮개를 1.3cm(1/2인치) 정도 후면 쪽으로 밉니다.

   윗면 덮개를 들어 올려 제거합니다.

6. 7420: 윗면 덮개를 제거하려면 다음과 같이 합니다.

   두 개의 덮개 래치를 동시에 위쪽으로 올립니다.



7. 윗면 덮개를 들어 올려 제거합니다.
8. 금속이 아닌 소형 스크루드라이버를 사용하여 래치를 누르고 마더보드에서 배터리를 제거합니다. 7420 배터리는 여기에 표시된 것과 같습니다.

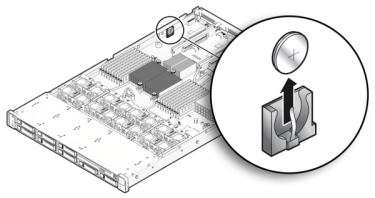

   다음 그림은 7120 배터리를 보여줍니다.



9. 양극(+)이 위쪽을 향하게 하여 교체용 배터리를 마더보드로 밀어 넣습니다.
10. 7120 또는 7320: 구성 요소는 7120과 7320 간에 약간 다를 수 있지만, 각각의 서비스 절차는 동일합니다. 다음 그림은 7320을 보여줍니다. 윗면 덮개를 설치하려면 다음과 같이 합니다.

    섀시의 윗면 덮개가 스토리지 컨트롤러의 후면을 2.5cm(1인치) 정도 덮도록 섀시의 윗면 덮개를 놓은 다음 윗면 덮개가 고정될 때까지 밉니다.

    팬 덮개를 닫고 팬 덮개 래치를 잠급니다. 스토리지 컨트롤러의 전원을 켜려면 덮개가 완전히 닫혀 있어야 합니다.



11. 7420: 윗면 덮개를 설치하려면 다음과 같이 합니다.

    섀시의 윗면 덮개가 2.5cm(1인치) 정도 스토리지 컨트롤러 후면의 앞쪽에 오도록 섀시의 윗면 덮개(1)를 놓습니다.

    윗면 덮개가 고정될 때까지 윗면 덮개를 섀시 후면(2) 쪽으로 밉니다.

    두 래치가 맞물릴 때까지 두 손으로 덮개를 누릅니다.



12. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밀되, 케이블이 컨트롤러 경로를 방해하지 않도록 합니다.
13. 전원 공급 장치에 전원 코드를 연결합니다.
14. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/정상 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
15. 펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
16. 케이블 관리 암을 통과하도록 경로 지정하여 데이터 케이블을 PCIe 카드에 연결합니다.
17. 시스템 부트가 완료되면 로그인한 다음 Oracle ZFS Storage Appliance 관리 설명서, 릴리스 2013.1.3.0 의 BUI를 사용하여 시계 동기화 설정 작업의 단계를 수행하여 시간을 설정합니다.
