ZS3-2 컨트롤러 PCIe 카드 및 라이저를 교체하는 방법

---

주의  -  이 절차에서는 정전기 방전에 민감한 구성 요소를 취급해야 하는데, 이로 인해 구성 요소에서 장애가 발생할 수 있습니다. 손상을 방지하려면 구성 요소를 다룰 때 정전기 방지 손목대를 착용하고 정전기 방지 매트를 사용하십시오.

---

1. 전원 제거에 설명된 대로 스토리지 컨트롤러의 전원을 끕니다.
2. 모든 케이블을 분리한 다음 랙에서 스토리지 컨트롤러를 확장하는 방법에 설명된 대로 랙에서 컨트롤러를 확장합니다.
3. 윗면 덮개를 분리하는 방법에 설명된 대로 윗면 덮개를 분리합니다.
4. 스토리지 컨트롤러에서 PCIe 카드 위치를 찾습니다. ZS3-2 PCIe 옵션을 참조하십시오.

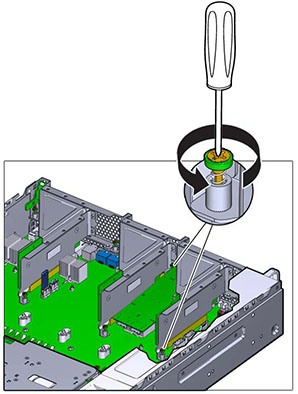

5. 마더보드에 라이저를 고정하는 고정 나사 2개를 완전히 풉니다.

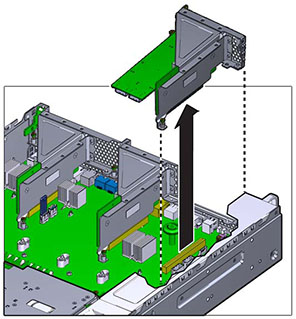

6. 라이저를 수직으로 들어 올려 마더보드의 소켓 밖으로 꺼냅니다.

7. 라이저에 설치된 PCIe 카드에 연결되어 있는 내부 케이블을 분리합니다.
8. 리테이너를 완전히 열림(120도) 위치로 돌립니다.

   라이저 3 래치는 라이저 1과 2의 래치와 약간 다릅니다.

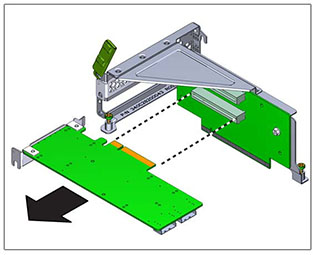

9. PCIe 카드를 브래킷 정렬 핀에서 들어 올리고 소켓 밖으로 꺼냅니다.

10. 라이저에 설치할 위치에 교체용 PCIe 카드를 놓습니다. PCIe 카드 브래킷을 정렬 핀과 라이저 소켓에 맞춥니다.

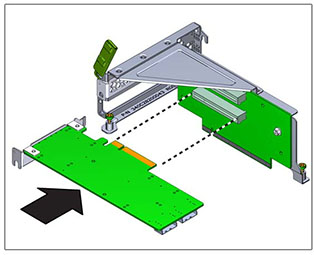

11. PCIe 카드를 소켓으로 밀어 넣습니다.
12. 리테이너를 완전히 닫힘 위치로 돌립니다. 저항이 있을 경우 PCIe 카드 브래킷이 맞춰져 있는지 확인하고 다시 시도합니다.

13. 섀시에 설치할 위치에 라이저를 맞춥니다.
14. 라이저를 쉽게 설치할 수 있도록 라이저에 설치되는 PCIe 카드에 분리해 둔 내부 케이블을 다시 연결합니다.

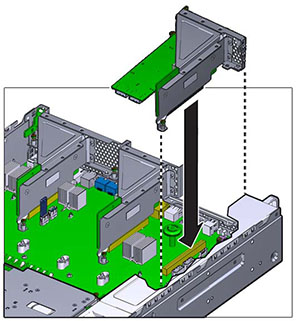

15. 라이저 카드를 마더보드에 넣고 카드 에지 커넥터를 소켓으로 완전히 밀어 넣습니다. 라이저(라이저 2 및 3) 브래킷이 인접 라이저의 브래킷과 겹칩니다.

16. 마더보드에 라이저를 고정하는 고정 나사 2개를 조입니다.
17. 윗면 덮개를 다시 덮고 고정 나사 2개를 조입니다.
18. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 랙 쪽으로 천천히 밀되, 케이블이 컨트롤러 경로를 방해하지 않도록 합니다.
19. 데이터 케이블과 Disk Shelf 케이블을 다시 연결합니다.
20. 전원 공급 장치에 전원 코드를 연결합니다. 대기 전원이 켜져 있는지 확인합니다. 즉, 전원/OK 및 SP 상태 표시기가 전면 패널에서 녹색으로 깜박거리는지 확인합니다.
21. SP 상태 표시기에 녹색 불이 들어오면 펜 또는 뾰족한 다른 물체를 사용하여 전면 패널에 있는 들어간 전원 버튼을 눌렀다 놓습니다. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
22. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동한 다음 컨트롤러의 오른쪽 화살표 아이콘( )을 누릅니다. 그런 다음 Slots(슬롯)를 눌러 새 구성 요소의 상태를 확인합니다. 온라인 아이콘( )은 녹색이어야 합니다.
