メモリーライザーと DIMM の FRU 名
サーバーには 16 個の DIMM を取り付けることができます。8 個の DIMM がマザーボードに取り付けられます。オプションの 8 個の DIMM は 2 つのメモリーライザーに取り付けて、マザーボード上の最初の DIMM の上にマウントできます。4 つの DIMM はそれぞれのメモリーライザーに取り付けられます。

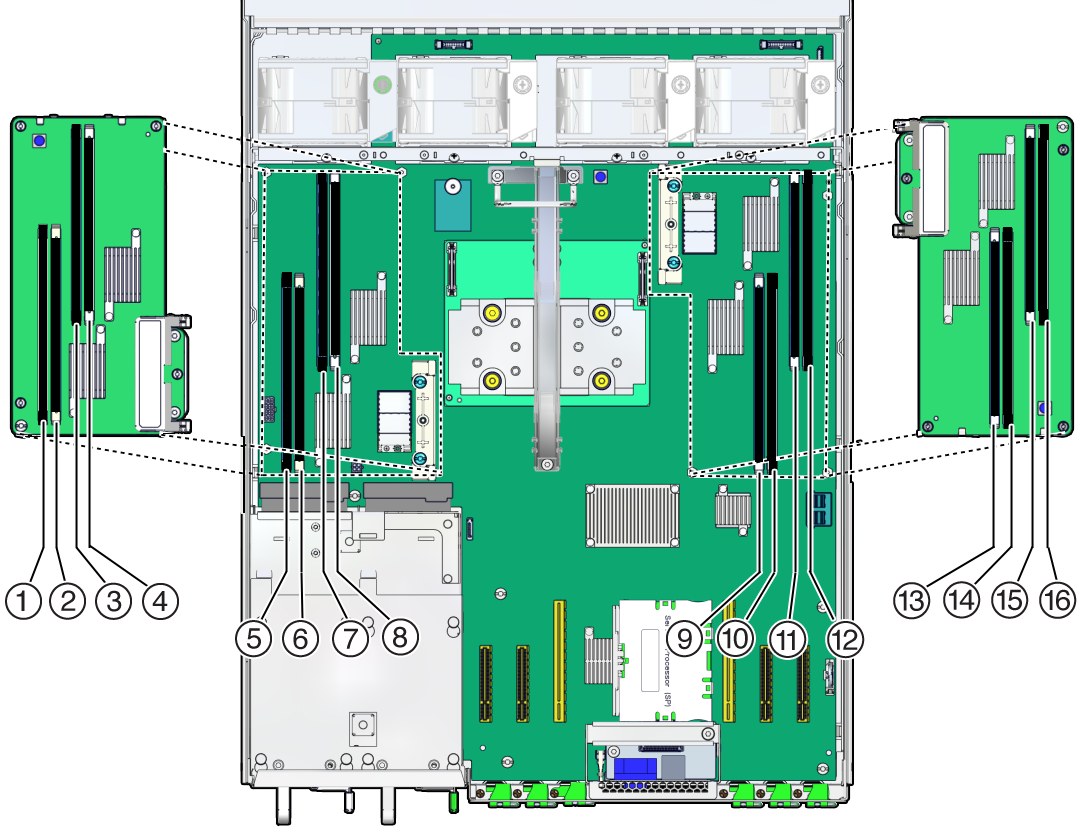

透明な通気カバー上のラベルは、メモリーライザーと DIMM の名前を示しています。
DIMM FRU 名は、マザーボードまたは 2 つのメモリーライザーの 1 つにおける DIMM の位置に基づいています。たとえば、電源装置からもっとも遠いマザーボード上の DIMM スロットの完全な FRU 名は /SYS/MB/CM/CMP/BOB21/CH0 です。
|
|
|
|
左側のメモリーライザー
1
2
3
4
|
/SYS/MB/CM/CMP/MR1 (ライザー)
/SYS/MB/CM/CMP/MR1/BOB00/CH0
/SYS/MB/CM/CMP/MR1/BOB00/CH1
/SYS/MB/CM/CMP/MR1/BOB10/CH0
/SYS/MB/CM/CMP/MR1/BOB10/CH1
|
黒色
白色
黒色
白色
|
|
左側のマザーボード
5
6
7
8
|
/SYS/MB/CM/CMP/BOB11/CH0
/SYS/MB/CM/CMP/BOB11/CH1
/SYS/MB/CM/CMP/BOB31/CH0
/SYS/MB/CM/CMP/BOB31/CH1
|
黒色
白色
黒色
白色
|
|
右側のマザーボード
9
10
11
12
|
/SYS/MB/CM/CMP/BOB01/CH1
/SYS/MB/CM/CMP/BOB01/CH0
/SYS/MB/CM/CMP/BOB21/CH1
/SYS/MB/CM/CMP/BOB21/CH0
|
白色
黒色
白色
黒色
|
|
右側のメモリーライザー
13
14
15
16
|
/SYS/MB/CM/CMP/MR0 (ライザー)
/SYS/MB/CM/CMP/MR0/BOB20/CH1
/SYS/MB/CM/CMP/MR0/BOB20/CH0
/SYS/MB/CM/CMP/MR0/BOB30/CH1
/SYS/MB/CM/CMP/MR0/BOB30/CH0
|
白色
黒色
白色
黒色
|
|
