Installation du FBA

1. Suivez les précautions relatives à la sécurité et aux décharges électrostatiques.

   Voir Mesures de sécurité et précautions à prendre contre les dommages électrostatiques.

2. Si vous remplacez un FBA défectueux, retirez le capot du nouveau FBA.

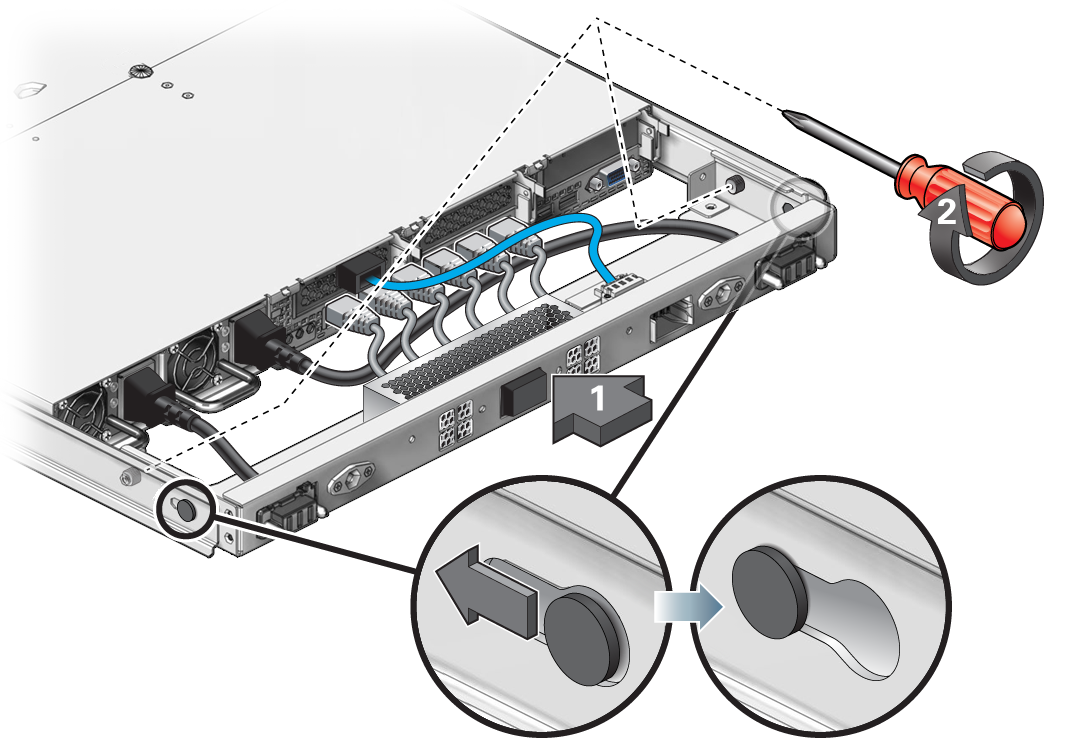

3. Alignez les goujons du FBA sur les trous de la glissière du serveur, puis poussez doucement le FBA vers le serveur pour l'enclencher dans la glissière (panneau 1).

4. Tout en maintenant le FBA en place, serrez les deux vis imperdables qui fixent le FBA à la glissière (panneau 2).

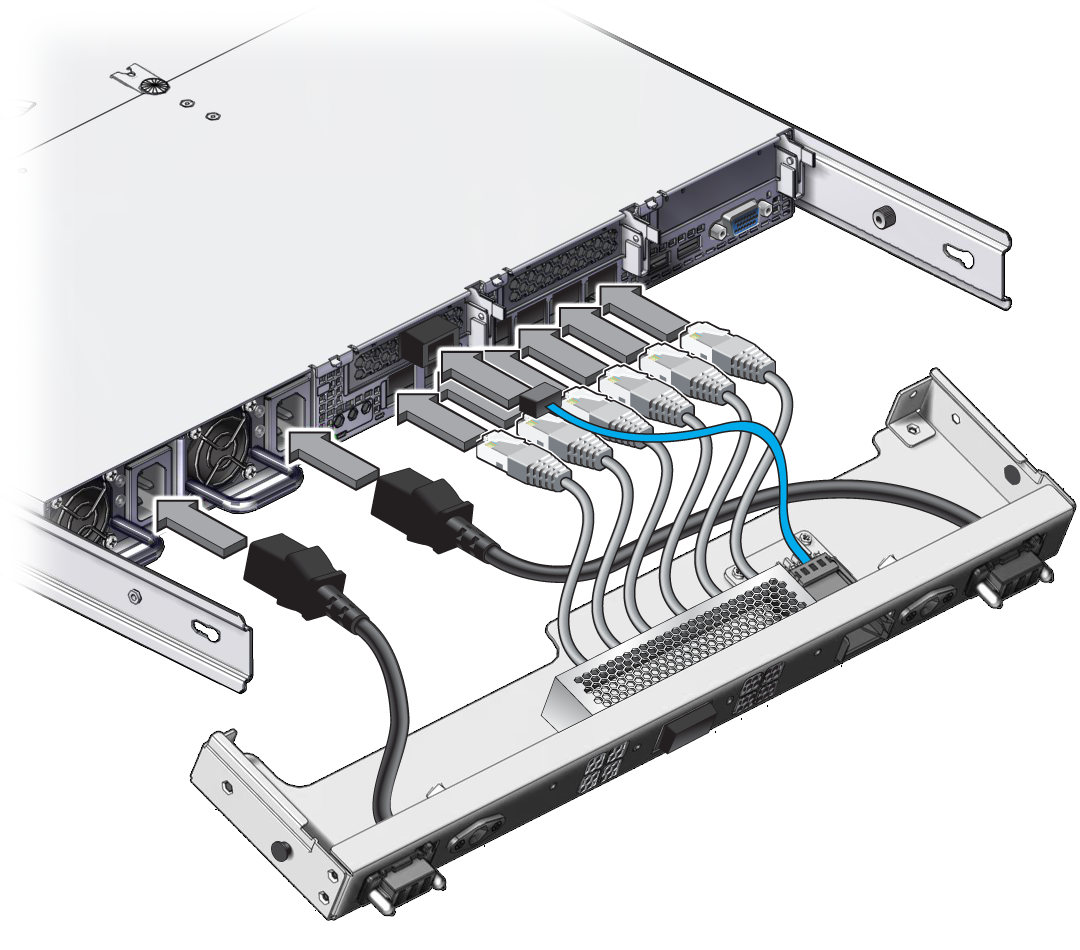

5. Branchez tous les câbles, y compris les cordons d'alimentation.

   ---

   Mise en garde  -  Veillez à connecter les câbles aux ports appropriés, car certains câbles se chevauchent. Les câbles connectés de gauche à droite sur le FBA ne se branchent pas exactement dans le même ordre sur le serveur. Pour Oracle Server X5-2M et Oracle Server X6-2M, les câbles NET MGT et SER MGT se chevauchent.

   ---



6. Remettez en place le capot du FBA sur les côtés droit et gauche.

7. Serrez les vis imperdables du capot du FBA sur les côtés droit et gauche.

8. Poussez le FBA et les rails vers le serveur jusqu'à ce que les rails s'enclenchent sur les butées.
