Retrait d'une PDU
-

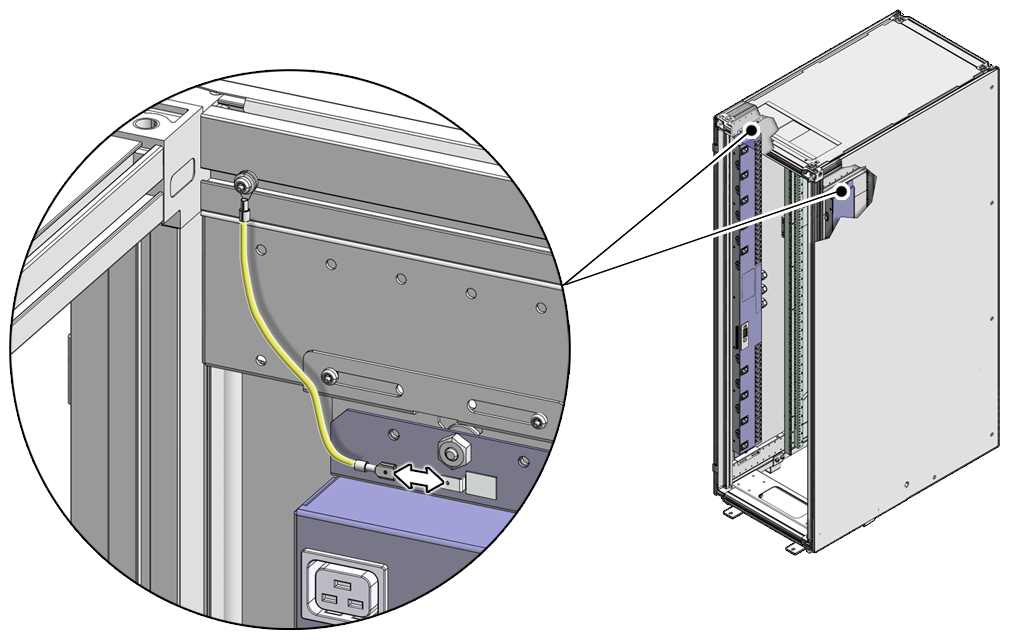

Depuis la PDU défectueuse, retirez avec soin les deux cordons de mise à la terre, en haut et en bas, qui relient la PDU au système modulaire.
Mise en garde - Ne touchez pas les cordons de mise à la terre de l'autre PDU lors du retrait des cordons de la PDU défectueuse.
- Notez la position avant/arrière du support PDU inférieur par rapport au système modulaire, afin que vous puissiez installer ultérieurement la PDU de remplacement au même endroit.
-
A l'aide d'un tournevis Torx T-30, retirez les deux vis qui maintiennent le support PDU inférieur au système modulaire et mettez-les de côté pour une utilisation ultérieure.
Le support PDU inférieur reste attaché à la PDU.
- Notez la position avant/arrière du support PDU supérieur par rapport à l'intérieur système modulaire, afin que vous puissiez installer ultérieurement la PDU de remplacement au même endroit.
-
Depuis le support PDU supérieur attaché au système modulaire :
- A l'aide d'un tournevis Torx T-25, retirez les deux vis qui maintiennent la PDU au support PDU supérieur et mettez-les de côté pour une utilisation ultérieure.
- A l'aide d'un tournevis Torx T-30, retirez les deux vis qui maintiennent le support PDU supérieur au système modulaire et mettez-les de côté pour une utilisation ultérieure.
- Retirez le support PDU du système modulaire.
-
Déconnectez les cordons d'alimentation du composant (FBS, module FMM, commutateurs), en procédant du haut vers le bas.
Mise en garde - Vous ne devez ni tordre, ni tortiller, ni légèrement courber un cordon d'entrée d'alimentation.
Mise en garde - Posez le support inférieur sur la structure pendant le retrait des cordons d'alimentation afin de ne pas exercer de pression sur ces derniers.
- Retirez la PDU et placez-la sur un poste de travail antistatique propre.
-
A l'aide d'un tournevis Torx T-25, retirez le support inférieur de la PDU défectueuse.
Mettez ce support de côté en vue d'une installation sur la PDU de remplacement.
- Installez la PDU de remplacement.
