Panneau arrière du contrôleur ZS4-4

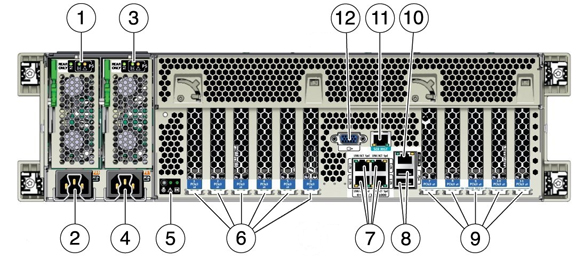

L'illustration suivante présente le panneau arrière du contrôleur ZS4-4. Les cartes PCIe de la configuration de base ne sont pas représentées sur cette illustration.

Figure 4  Panneau arrière du contrôleur ZS4-4

Légende de l'illustration Légende de l'illustration 1 Panneau de DEL de l'unité d'alimentation 0 7 Ports réseau (NET) 10 GbE : NET0 à NET3 2 Entrée CA de l'unité d'alimentation 0 8 Connecteurs USB 2.0 (2) 3 Panneau de DEL de l'unité d'alimentation 1 9 Emplacements de carte PCIe 7 à 11 4 Entrée CA de l'unité d'alimentation 1 10 Port de gestion réseau du processeur de service (NET MGT) 5 Panneau de DEL de l'état système 11 Port RJ-45 de gestion série (SER MGT) 6 Emplacements de carte PCIe 1 à 6 12 Port vidéo DB-15
