Panneau avant du contrôleur ZS3-4
Les emplacements de disques et les composants du panneau avant du contrôleur ZS3-4 sont décrits dans l'illustration suivante et sa légende.

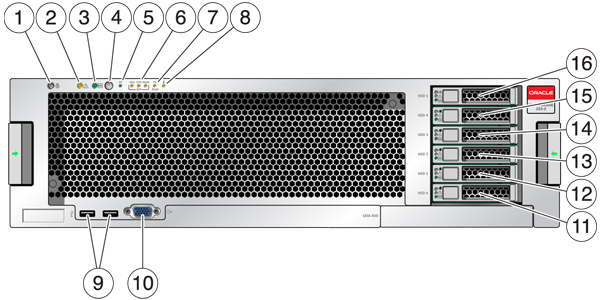

Figure 13 Panneau avant du contrôleur ZS3-4
| |
|---|
1 DEL et bouton de localisation (blanc) | 9 Connecteurs USB 2.0 | 2 DEL d'intervention requise (orange) | 10 Connecteur vidéo DB-15 | 3 DEL d'alimentation/OK (verte) | 11 Unité d'initialisation 0 | 4 Bouton d'alimentation | 12 Unité d'initialisation 1 (requise) | 5 DEL de processeur de service OK (verte) | 13 Disque dur électronique 2 (facultatif) | 6 DEL d'intervention requise sur le ventilateur/le CPU/la mémoire | 14 Disque dur électronique 3 (facultatif) | 7 DEL d'intervention requise pour l'alimentation | 15 Disque dur électronique 4 (facultatif) | 8 DEL d'avertissement de surchauffe | 16 Disque dur électronique 5 (facultatif) |
|
