Remplacement d'un module de mémoire d'un contrôleur 7x20

Pour identifier un module de mémoire défectueux particulier, vous devez ouvrir le contrôleur de stockage et utiliser les DEL de statut oranges sur la carte mère. Pour identifier une panne de mémoire générale, accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite sur le contrôleur. Puis cliquez sur les modules DIMM pour localiser le composant défaillant, indiqué par l'icône d'avertissement .

1. Mettez le contrôleur de stockage hors tension, comme décrit dans la section Mise hors tension du contrôleur.
2. Sortez le contrôleur du rack comme décrit dans la section Extension du contrôleur de stockage du rack.

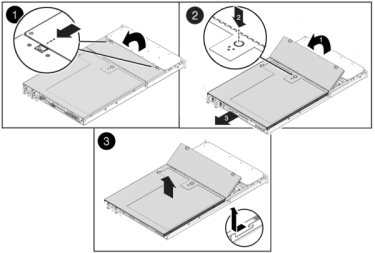

3. 7120 ou 7320 : même si les composants peuvent être légèrement différents dans les contrôleurs 7120 et 7320, les procédures de maintenance sont identiques. L'illustration présente le contrôleur 7320. Pour retirer le capot supérieur :
   1. Déverrouillez la porte du module de ventilateur, tirez les deux onglets de dégagement vers l'arrière, faites pivoter la porte du ventilateur en position ouverte et maintenez-la dans cette position.
   2. Appuyez sur le bouton de dégagement du capot supérieur et faites glisser celui-ci vers l'arrière, sur environ 1,3 cm.
   3. Soulevez et retirez le capot supérieur.
   4. Retirez également le déflecteur d'air en repoussant ses connecteurs et en soulevant le déflecteur pour le retirer du serveur.

4. 7420 : pour retirer le capot supérieur :
   1. Soulevez simultanément les deux bascules du capot.

   2. Soulevez et retirez le capot supérieur.
5. Pour localiser le module DIMM sur lequel vous souhaitez effectuer une opération de maintenance, appuyez sur le bouton de rappel de panne sur le contrôleur de stockage.

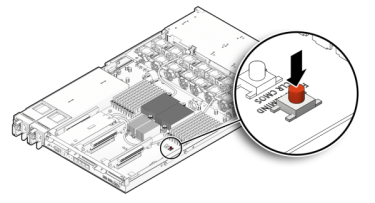

   L'illustration suivante présente le bouton de rappel de panne sur le contrôleur 7120.




   L'illustration suivante présente le bouton de rappel de panne sur le contrôleur 7420.



6. 7420 : identifiez la carte riser de mémoire qui héberge le module DIMM défectueux à l'aide de l'indicateur d'état d'intervention requise. Soulevez la carte riser de mémoire à la verticale pour la retirer de la carte mère et placez-la sur un tapis antistatique.

7. Faites pivoter autant que possible vers l'extérieur les deux éjecteurs d'emplacement de module DIMM et soulevez avec précaution le module DIMM défectueux à la verticale pour le retirer du socket.

8. Alignez le module DIMM de remplacement avec le connecteur en alignant l'encoche avec la clé pour vous assurer que le composant est correctement orienté.

9. Enfoncez le module DIMM dans le connecteur jusqu'à ce que les onglets d'éjection verrouillent le composant en position.
10. 7120 ou 7320 : même si les composants peuvent être légèrement différents dans les contrôleurs 7120 et 7320, les procédures de maintenance sont identiques. L'illustration présente le contrôleur 7320. Pour remettre le capot :
    1. Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm au-dessus de l'arrière du contrôleur de stockage.
    2. Ensuite, faites-le glisser vers l'avant jusqu'à ce qu'il soit complètement en place.
    3. Fermez le capot du ventilateur et verrouillez les bascules du capot. Le capot doit être complètement fermé pour que le contrôleur de stockage se remette sous tension.

11. 7420 : pour remettre le capot :
    1. Enfoncez le module riser de mémoire dans l'emplacement de module riser de mémoire CPU correspondant jusqu'à ce qu'il soit complètement en place.

    2. Placez le capot supérieur sur le châssis de façon à le positionner à environ 2,5 cm face à l'arrière du contrôleur de stockage.
    3. Faites glisser le capot supérieur vers l'arrière du châssis jusqu'à ce qu'il soit complètement en place et appuyez sur le capot avec vos deux mains jusqu'au verrouillage des deux bascules.

12. Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack.


    L'illustration suivante présente le châssis du contrôleur 7420.



13. Branchez les cordons d'alimentation aux alimentations.
14. Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement du témoin d'état d'alimentation/OK sur le panneau avant pendant deux minutes environ après le branchement des cordons d'alimentation.
15. A l'aide d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant du contrôleur de stockage, puis relâchez-le.

    L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu. L'écran Maintenance > Matériel de la BUI indique le statut du remplacement sur la page Informations des modules DIMM.
