CPU et mémoire du contrôleur ZS3-4

Le contrôleur ZS3-4 contient des modules DIMM DDR3 16 Go installés sur les huit cartes riser, prenant en charge 1 To de mémoire.

Figure 18  Cartes riser DIMM du contrôleur ZS3-4

Reportez-vous à l'étiquette de maintenance sur le capot pour obtenir des informations relatives à la position des modules DIMM. Sur chaque carte riser de mémoire, les emplacements D0, D2, D4 et D6 doivent être remplis ; facultativement, les emplacements D1, D3, D5 et D7 peuvent être remplis de manière groupée sur toutes les cartes riser de mémoire installées. Tous les modules DIMM du système doivent être identiques.

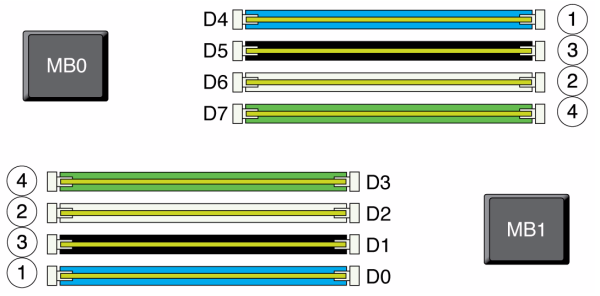

Figure 19  Position des modules DIMM du contrôleur ZS3-4

Les noms des modules DIMM dans les journaux de l'appareil et la vue Maintenance > Matériel sont affichés avec un nom complet, par exemple /SYS/MB/P0/D7.
