Indicateurs sur le panneau avant des étagères de disques
Les illustrations suivantes présentent les indicateurs du panneau avant.

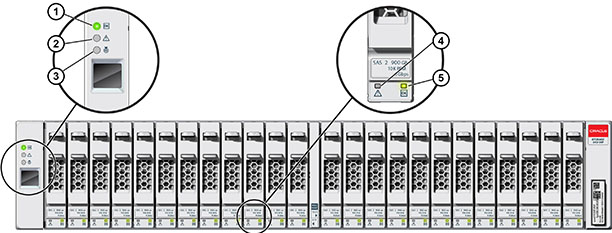

Figure 69 Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24P
| |
|---|
1 Indicateur d'alimentation du système | 4 Indicateur de panne d'unité | 2 Indicateur de panne de module | 5 Indicateur d'alimentation/d'activité | 3 Indicateur de localisation | |
|

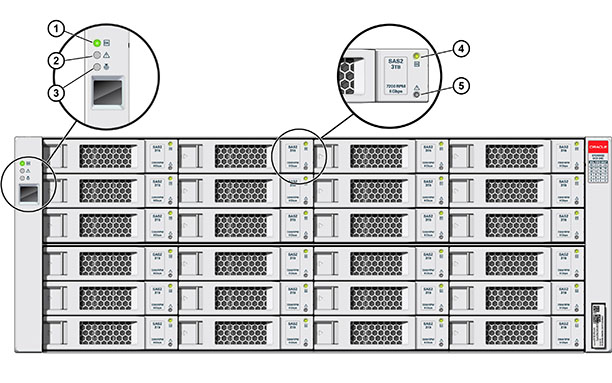

Figure 70 Indicateurs sur le panneau avant pour Oracle Storage Drive Enclosure DE2-24C
| |
|---|
1 Indicateur d'alimentation du système | 4 Indicateur d'alimentation/d'activité | 2 Indicateur de panne de module | 5 Indicateur de panne d'unité | 3 Indicateur de localisation | |
|

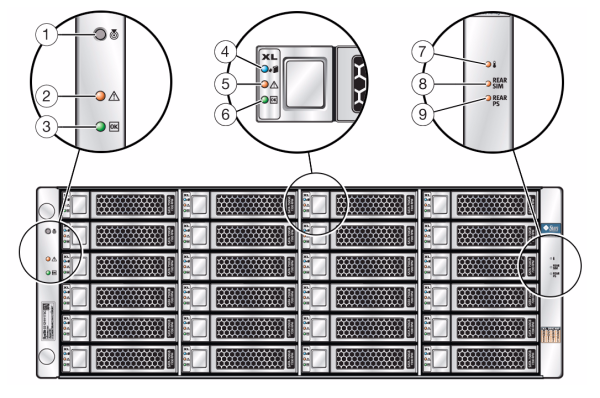

Figure 71 Indicateurs sur le panneau avant pour l'étagère Sun Disk Shelf
| | |
|---|
1 Bouton et indicateur de localisation | 4 Indicateur de disque prêt à être retiré | 7 Indicateur d'avertissement de surchauffe | 2 Indicateur de panne système | 5 Indicateur de panne de disque | 8 Indicateur de panne de carte de module SIM | 3 Indicateur d'alimentation du système | 6 Indicateur d'activité du disque | 9 Indicateur de panne d'alimentation |
|
