Panneau arrière du contrôleur 7420
L'illustration suivante présente le panneau arrière du contrôleur. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.

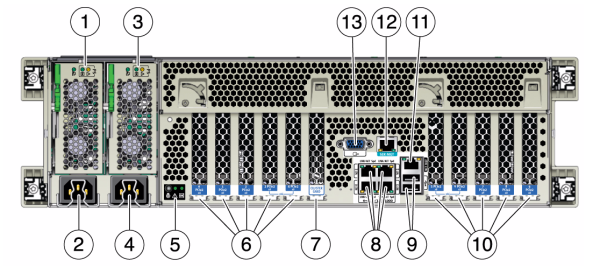

Figure 38 Panneau arrière du contrôleur 7420

| |
---|
1 DEL d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte | 8 Ports réseau (NET) 10/100/1000 : NET0-NET3 | 2 Entrée CA de l'unité d'alimentation 0 | 9 Ports USB 2.0 | 3 DEL d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte | 10 Emplacements PCIe 5-9 | 4 Entrée CA de l'unité d'alimentation 1 | 11 Port de gestion réseau (NET MGT) | 5 DEL d'état du système Alimenté : verte Attention : orange Localisation : blanche | 12 Port de gestion série (SER MGT) | 6 Emplacements PCIe 0-4 | 13 Connecteur vidéo DB-15 | 7 Emplacement de carte de cluster | |
|
