Panneau avant du contrôleur ZS4-4

Les emplacements des unités de contrôleur ZS4-4 et les composants du panneau avant sont présentés dans l'illustration suivante.

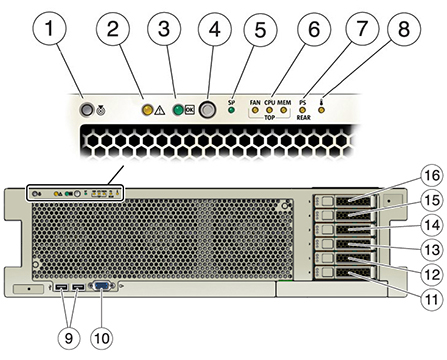

Figure 2  Panneau avant du contrôleur ZS4-4

Légende de l'illustration Légende de l'illustration 1 Bouton/DEL de localisation (blanc) 9 Connecteurs USB 2.0 (2) 2 DEL d'intervention requise (orange) 10 Port vidéo DB-15 3 DEL d'alimentation/OK (verte) 11 Unité d'initialisation 0 (requise) 4 Bouton d'alimentation 12 Unité d'initialisation 1 (requise) 5 DEL de processeur de service (SP) OK (verte)/Panne (orange) 13 Disque dur électronique 2 (facultatif) 6 DEL d'intervention requise sur le ventilateur/le CPU/la mémoire (orange) 14 Disque dur électronique 3 (facultatif) 7 DEL de panne d'alimentation (PS) Intervention requise (orange) 15 Disque dur électronique 4 (facultatif) 8 DEL d'avertissement de surchauffe (orange) 16 Disque dur électronique 5 (facultatif)
