Composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2

Les composants de stockage, d'alimentation et de refroidissement internes du contrôleur ZS3-2 sont décrits dans l'illustration suivante et sa légende. Un composant identifié comme unité remplaçable sur site (FRU) doit uniquement être remplacé par des techniciens de maintenance Oracle dûment formés.

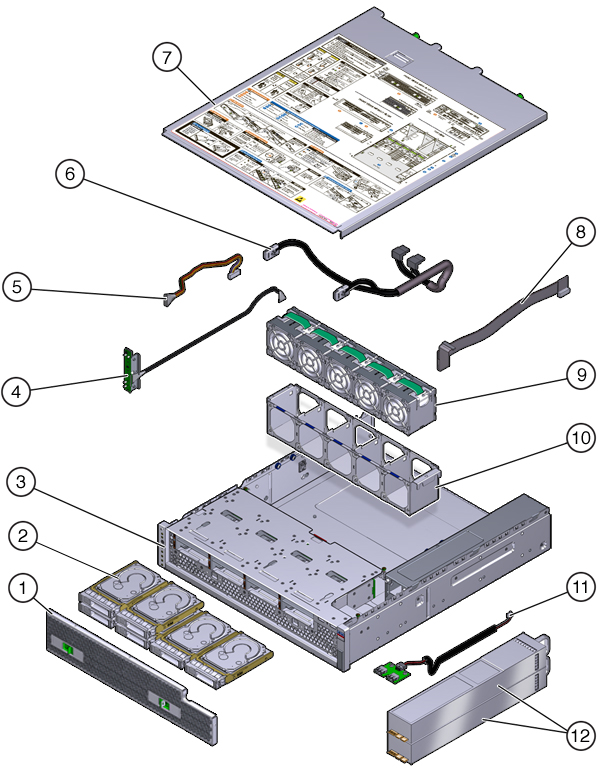

Figure 27  Composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2

image:illustration présentant les composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2
Légende de l'illustration
1 Filtre à air
5 Câble d'alimentation de l'unité (FRU)
9 Modules de ventilateur
2 Lecteurs
6 Câble d'interface de l'unité (FRU)
10 Plateau de ventilateur
3 Châssis (FRU)
7 Capot supérieur
11 Carte USB (FRU)
4 Carte DEL (FRU)
8 Câble d'interface de la carte de distribution de courant (PDB) (FRU)
12 Alimentations électriques
