Remplacement d'une carte PCIe ou riser d'un contrôleur ZS3-2

Langue :

Mise en garde - Cette procédure nécessite la manipulation de composants sensibles aux décharges statiques, ce qui peut entraîner leur défaillance. Pour éviter d'endommager le matériel, portez un bracelet antistatique et utilisez un tapis antistatique lorsque vous manipulez des composants.

Le retrait d'une carte PCIe est une opération de maintenance à froid. Vous devez mettre l'appareil hors tension avant de retirer la carte. Vous perdrez l'accès au stockage, à moins que le système ne soit dans une configuration en cluster.

Accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite sur le contrôleur, puis cliquez sur Emplacements pour localiser le composant en panne.
Mettez le contrôleur de stockage hors tension, comme décrit dans la section Mise hors tension du contrôleur.
Sortez le contrôleur du rack comme décrit dans la section Extension du contrôleur de stockage du rack.
Retirez le capot supérieur, comme décrit dans la section How to Remove the Top Cover.
Pour localiser l'emplacement de la carte PCIe dans le contrôleur de stockage, reportez-vous à la section ZS3-2 PCIe Options.

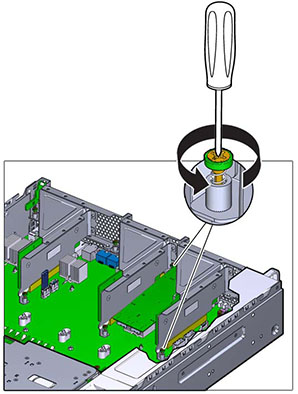

Desserrez complètement les deux vis imperdables qui sécurisent la carte riser sur la carte mère.

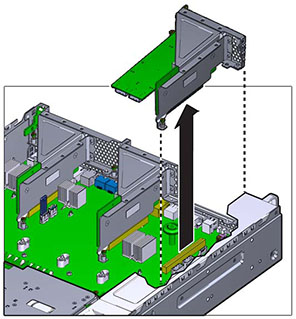

Soulevez la carte riser tout droit hors de son socket sur la carte mère.
Déconnectez tous les câbles internes connectés aux cartes PCIe installées dans la carte riser.
Basculez le dispositif de retenue dans sa position entièrement ouverte (120 degrés).
A noter que la bascule de la carte riser 3 est légèrement différente de la bascule des cartes riser 1 et 2.

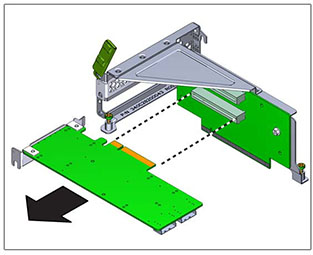

Soulevez la carte PCIe hors de la broche d'alignement du crochet et hors du socket.

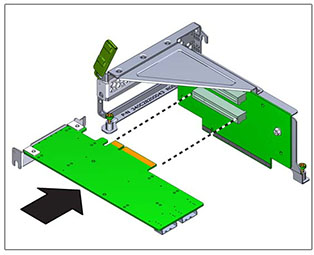

Placez la carte PCIe de remplacement à l'endroit où elle s'installera dans la carte riser. Le montant de la carte PCIe s'enclenche dans la broche d'alignement et le socket de la carte riser.
Poussez la carte PCIe dans le socket.
Basculez le dispositif de retenue dans sa position entièrement fermée. S'il oppose une résistance, contrôlez l'alignement du montant de la carte PCIe et réessayez.
Alignez la carte riser à l'endroit où elle s'installe dans le châssis.
Reconnectez tous les câbles internes précédemment débranchés à la carte PCIe installée dans la carte riser, si cela permet de faciliter l'installation de la carte riser.

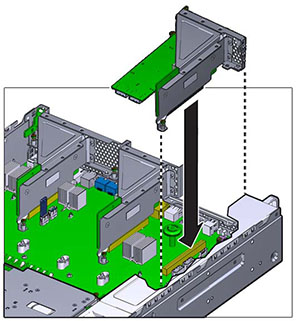

Abaissez la carte riser sur la carte mère et poussez fermement le connecteur de la carte dans le socket. Le crochet de la carte riser (2 et 3) chevauche le crochet de la carte riser adjacente.
Serrez les deux vis imperdables qui maintiennent la carte riser sur la carte mère.
Remettez le capot supérieur en place et serrez les deux vis imperdables.
Tirez les onglets de dégagement sur le côté de chaque rail et poussez lentement le contrôleur de stockage dans le rack, en vous assurant qu'aucun câble ne gêne ce dernier.
Rebranchez les câbles de données et les câbles des étagères de disques.
Branchez les cordons d'alimentation aux alimentations. Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement en vert du témoin d'état d'alimentation/OK sur le panneau avant.
Une fois que l'indicateur du processus de service reste allumé constamment en vert, en vous aidant d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant, puis relâchez-le. L'indicateur d'état d'alimentation/OK placé à côté du bouton d'alimentation s'allume en continu.
Accédez à l'écran Maintenance > Matériel de la BUI et cliquez sur l'icône de la flèche pointant vers la droite sur le contrôleur. Cliquez ensuite sur Emplacements pour vérifier le statut du nouveau composant. L'icône En ligne est verte normalement.
