Ordre des emplacements PCIe du contrôleur ZS3-4
Lors de l'installation de cartes PCIe supplémentaires à votre configuration de base, les cartes doivent être ajoutées dans un ordre spécifique.
Remarque - L'emplacement 0 est toujours occupé par un HBA interne SAS-2. Les emplacements 1 et 8 sont réservés aux HBA externes SAS-2 4x4.

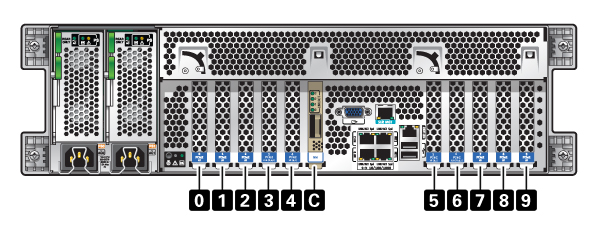

Figure 21 Ordre des emplacements pour les cartes PCIe du contrôleur ZS3-4
Installez les cartes PCIe facultatives dans l'ordre suivant :
Table 21 Cartes PCIe facultatives et ordre des emplacements au sein du contrôleur ZS3-4 | |
|---|
1. HBA externe SAS-2 à 4 ports (4x4) | Emplacements 2, 7 | 2. HBA FC 8 Gb | Emplacement 9 | | Les HBA FC supplémentaires sont installés en dernier | 3. HCA InfiniBand | Emplacements 3, 6, 4, 5, 2, 7 | 4. NIC Ethernet à 2 ports, 10 Gb | Emplacements 3, 6, 4, 5, 2, 7, 9 | | Remarque : si vous ajoutez un NIC Ethernet optique à 2 ports 10 Gb et un NIC Ethernet cuivre à 2 ports 10 Gb, le NIC Ethernet optique 10 Gb est prioritaire est prioritaire pour l'installation dans les emplacements. | 5. NIC Ethernet à 4 ports, 1 Gb | Emplacements 3, 6, 4, 5, 2, 7, 9 | 6. HBA FC 16 Gb | Emplacements 3, 6, 4, 5, 2, 7, 9 | 7. HBA FC 8 Gb restants | Emplacements 3, 6, 4, 5, 2, 7 (pour l'emplacement 9, voir l'étape 2) |
|
