Composants internes du contrôleur ZS4-4
Le châssis ZS4-4 contient des unités remplaçables par l'utilisateur (CRU) et des unités remplaçables sur site (FRU), comme le montre l'illustration suivante. Les FRU doivent être remplacées par des techniciens de maintenance Oracle dûment formés.

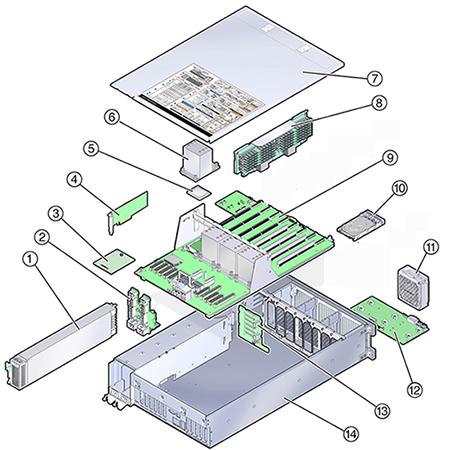

Figure 6 Composants internes (vue éclatée)
|
|
|
|
|
1
|
Alimentations électriques (CRU)
|
8
|
Carte riser de mémoire (CRU)
|
|
2
|
Backplane d'alimentation (FRU)
|
9
|
Carte mère (FRU)
|
|
3
|
Carte SP (FRU)
|
10
|
Unité système (CRU)
|
|
4
|
Cartes HBA/PCIe (CRU)
|
11
|
Module de ventilateur (CRU)
|
|
5
|
CPU (FRU)
|
12
|
Carte du ventilateur (FRU)
|
|
6
|
Dissipateur thermique (FRU)
|
13
|
Backplane d'unité (FRU)
|
|
7
|
Capot
|
14
|
Châssis
|
|
