レガシーブートモードで RAID を構成する

言語:

このタスクを使用して、レガシーブートモードで x86 システム上に論理ドライブを作成し、それをブート可能として定義します。これにより、オペレーティングシステムをインストールできるようにドライブが準備されます。

注 - この手順で参照されている RAID コントローラカードの詳細は、http://www.avagotech.com/products/server-storage/raid-controllers/megaraid-sas-9361-8i#documentation を参照してください。

次の手順では、ドライブ 2 および 3 を使用して RAID 1 ボリュームを作成します。

ホストの電源を投入するか、またはホストをリセットします。
たとえば、ホストをリセットするには、次のいずれかを行います。
- ローカルサーバーから、サーバーのフロントパネルにある電源ボタンを押して (約 1 秒) ホストの電源を切断したあと、電源ボタンをもう一度押して電源を再投入します。
- Oracle ILOM Web インタフェースから「Host Management」>「Power Control」を選択し、次に「Select Action」リストボックスから「Reset」を選択します。
- Oracle ILOM CLI で reset /System と入力します
ブートメッセージが表示されます。
ブートプロセス中に CTRL+R と入力して、BIOS 構成ユーティリティーを起動します。
LSI MegaRAID BIOS 構成ユーティリティーが表示されます。
一覧表示されたドライブを確認し、論理ドライブの作成に使用できるドライブを特定します。
このページに OS のインストール先となるドライブグループが含まれている場合は、Step 12 にスキップします。それ以外の場合は、続行します。

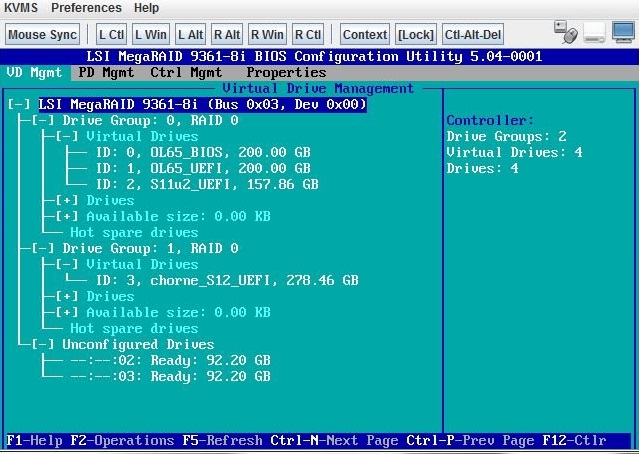

次の図に、2 台の未構成のドライブ 02 および 03 を示します。これらを使用して仮想ドライブを作成できます。
矢印キーを使用して「HBA」に移動し、F2 キーを押します。
「Operations」メニューが表示されます。

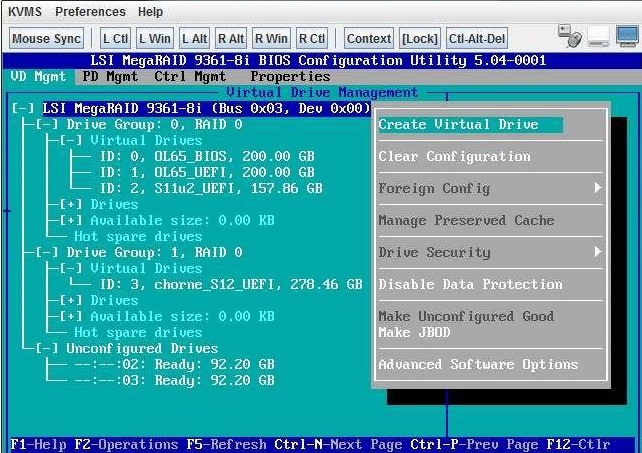

矢印キーを使用して、「Create Virtual Drive」メニューオプションに移動して、Enter キーを押します。
表示されたページから:

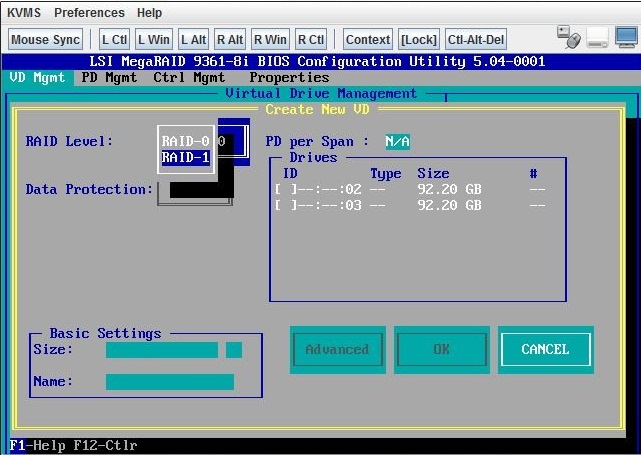

1. 「RAID Level」フィールドで Enter キーを押します。
  ポップアップが表示されます。
2. 矢印キーを使用して RAID レベルを選択します。
3. Enter キーを押してポップアップウィンドウを閉じます。
矢印キーを使用して「Drives」ボックスに移動します。
「Drives」ボックスに、論理ドライブ内の構成可能なドライブのリストが表示されます。

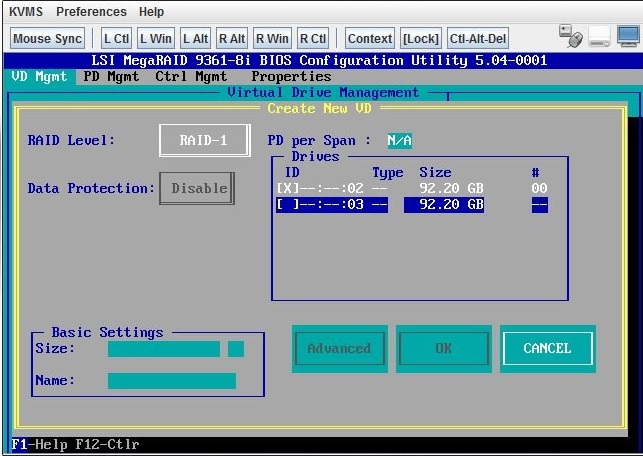

論理ドライブに含めるドライブごとに、そのドライブに移動し、「ID」フィールドで Enter キーを押してフィールドに「X」を表示させます。
これにより、論理ドライブ構成に含めるドライブを選択します。

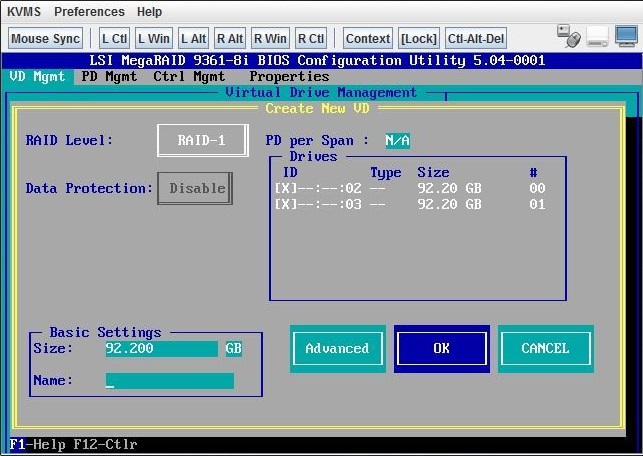

論理ドライブに含めるドライブをすべて選択したら、矢印キーを使用して、「OK」ボタンに移動し、Enter キーを押します。
表示される次のページで、矢印キーを使用して「OK」ボタンに移動し、Enter キーを押します。

論理ドライブが作成されました。

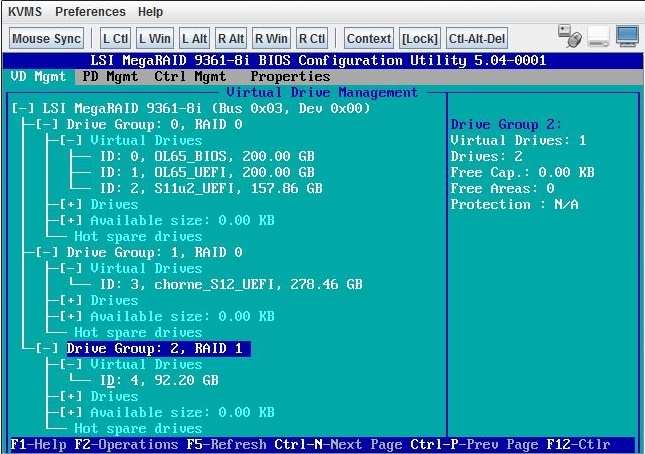

論理ドライブの作成を確認するには、BIOS 構成ユーティリティーのメインページでドライブグループを確認し、ページに表示されるようになった新しいドライブグループを確認します。
この例では、Drive Group 2、RAID 1 が作成されています。

次の手順を使用して、ドライブをブート可能にします。
これにより、ドライブ上にブートセクターが配置されるので、オペレーティングシステムをインストールできるようになります。
1. 「Ctrl Mgmt」を選択して、「Ctrl Mgmt」ページを開きます。

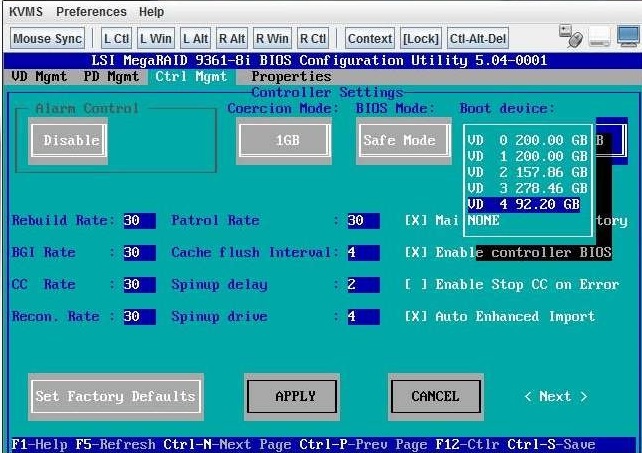

2. 「Ctrl Mgmt」ページで、矢印キーを使用して「Boot device」フィールドに移動し、Enter キーを押します。
  ブートデバイスのポップアップウィンドウが表示されます。
3. 矢印キーを使用して、ブート可能にする論理ドライブに移動し、Enter キーを押します。

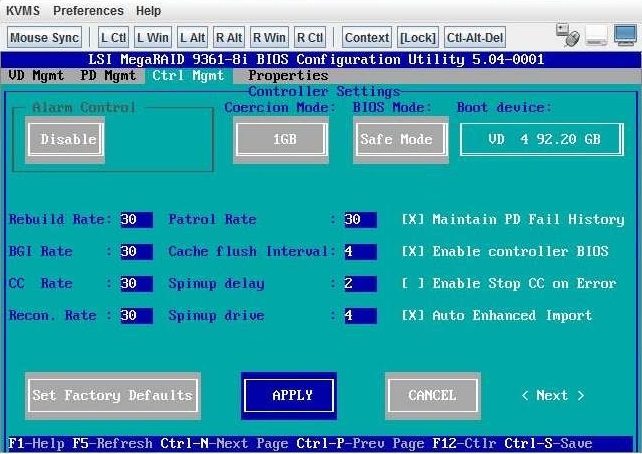

4. 矢印キーを使用して「Apply」ボタンに移動し、Enter キーを押します。
5. CTRL+S と入力して、構成を保存します。
ブート可能論理ドライブの作成が完了しました。
