ラックの取り付け位置を決める
サーバーを設置するラック内の位置を特定します。サーバーには 2 つのラックユニット (2U) が必要です。
ラックマウント取り付けカードを使用して、スライドレールの正しい取り付け穴を特定します。
注 - ラックには下から上に搭載してください。
- ラックキャビネットに、サーバーを取り付けるために十分な高さがあることを確認します。
ラックの要件を参照してください。
- ラックマウント取り付けカードを前面レールに差し込みます。
カード下端がサーバーの底に当たります。取り付けカードの下端から上向きに測ってください。

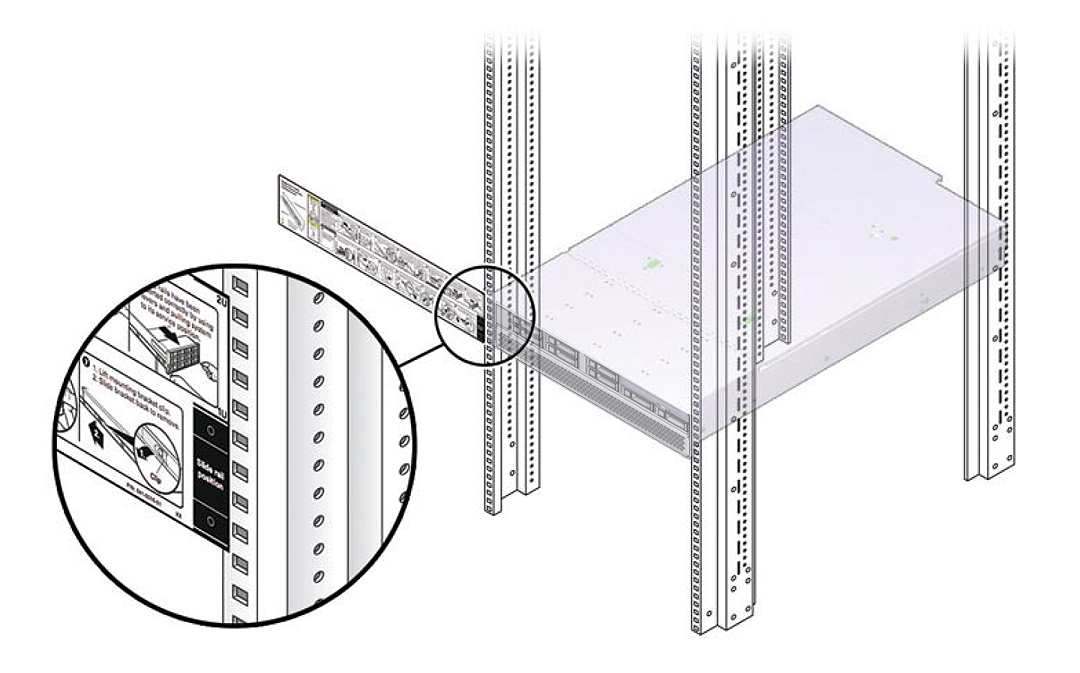

図 7 ラックマウント取り付けカードテンプレート
- 前面のスライドレールの取り付け穴にマークを付けます。
- 背面のスライドレールの取り付け穴にマークを付けます。
