フロントパネル
ZS4-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

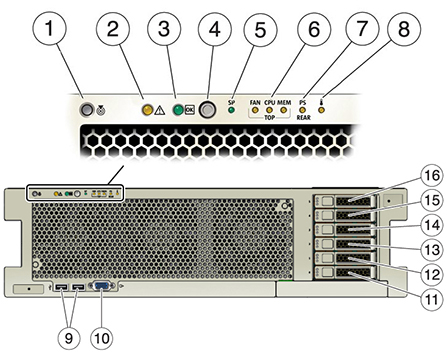

図 1-2 ZS4-4 コントローラのフロントパネル
|
|
1 ロケータ LED/ボタン (白色)
|
9 USB 2.0 コネクタ (2)
|
|
2 保守アクション要求 LED (オレンジ色)
|
10 DB-15 ビデオポート
|
|
3 電源/OK LED (緑色)
|
11 ブートドライブ 0 (必須)
|
|
4 電源ボタン
|
12 ブートドライブ 1 (必須)
|
|
5 サービスプロセッサ (SP) OK (緑色)/障害 (オレンジ色) LED
|
13 ソリッドステートドライブ 2 (オプション)
|
|
6 ファン/CPU/メモリー保守アクション要求 LED (オレンジ色)
|
14 ソリッドステートドライブ 3 (オプション)
|
|
7 電源装置 (PS) 保守アクション要求 LED (オレンジ色)
|
15 ソリッドステートドライブ 4 (オプション)
|
|
8 過熱警告 LED (オレンジ色)
|
16 ソリッドステートドライブ 5 (オプション)
|
|
ZS4-4 コントローラには、スロット 0 と 1 に 2 台の 2.5 インチ 1.2T バイトまたは 900G バイト SAS-2 システムブートドライブがあり、ミラー化されたペアとして構成されています。4 台までの 1.6T バイト SAS-2 読み取りフラッシュ SSD を、スロット 2 から 5 まで順番に搭載できます。空のドライブスロットにフィラーパネルを取り付ける必要があります。システムドライブ LED を次の図に示します。
図 1-3 システムドライブ LED
表 1-2 システムドライブ LED
|
|
|
|
1 位置特定 (白色)
|
2 保守アクション要求 (オレンジ色)
|
3 OK/アクティビティー (緑色)
|
|
