内部コンポーネント

ZS4-4 のシャーシには、次の図に示すように、顧客交換可能ユニット (CRU) と現場交換可能ユニット (FRU) の両方が含まれています。FRU は、訓練を受けた Oracle 保守技術者が交換する必要があります。

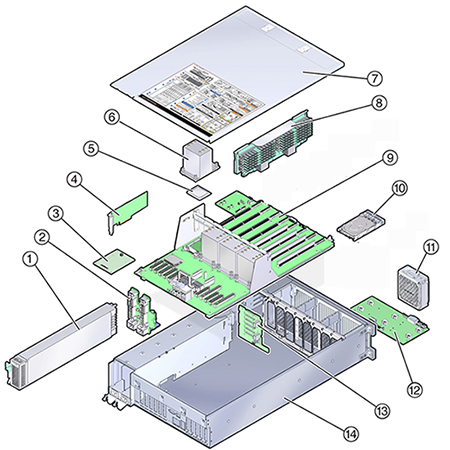

図 1-10  ZS4-4 内部コンポーネント (分解組み立て図)

番号 凡例 1 電源装置 (CRU) 8 メモリーライザーカード (CRU) 2 電源バックプレーン (FRU) 9 マザーボード (FRU) 3 SP カード (FRU) 10 システムドライブ (CRU) 4 HBA/PCIe カード (CRU) 11 ファンモジュール (CRU) 5 CPU (FRU) 12 ファンボード (FRU) 6 ヒートシンク (FRU) 13 ドライブバックプレーン (FRU) 7 カバー 14 シャーシ
