ストレージ、電源、およびファンコンポーネント

ZS3-2 コントローラの内部ストレージ、電源、および冷却コンポーネントを、次の図と説明文に示します。現場交換可能ユニット (FRU) のコンポーネントは、訓練を受けた Oracle サービス技術者が交換する必要があります。

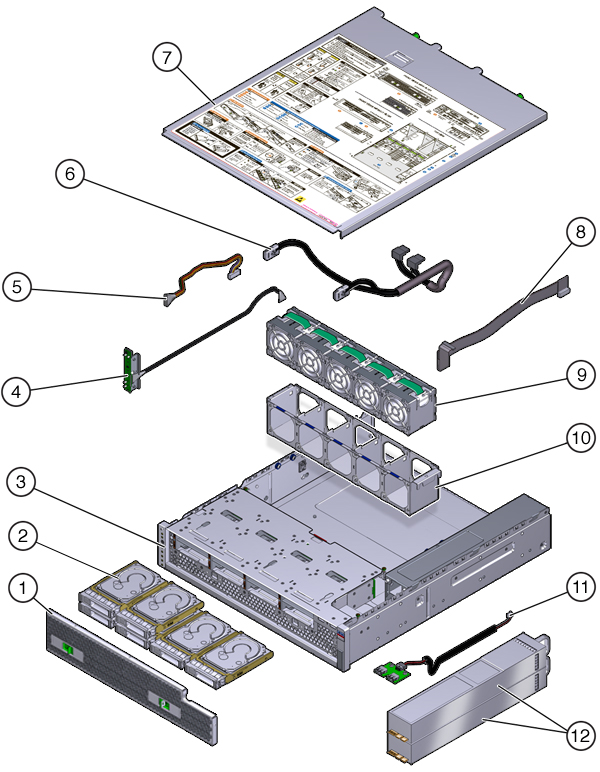

図 1-31  ZS3-2 コントローラの内部コンポーネント

図の凡例 1 エアフィルタ 5 ドライブ電源ケーブル (FRU) 9 ファンモジュール 2 ドライブ 6 ドライブ信号ケーブル (FRU) 10 ファントレイ 3 シャーシ (FRU) 7 上部カバー 11 USB ボード (FRU) 4 LED ボード (FRU) 8 PDB 信号ケーブル (FRU) 12 電源装置
